Autóipari első lökhárító karosszéria befecskendező forma

Az autóipari első lökhárító karosszéria befecskendező szerszáma az autók külső alkatrészeinek alapvető felszerelése, amelyet járművek első védőelemeinek gyártására használnak. A fém sajtoló alkatrészekből könnyű műanyag alkatrészekké fejlődött. A SIKAIDA formák integrálják a fejlett tervezési és gyártási képességeket, szigorú minőség-ellenőrzéssel a teljes gyári folyamat során, biztosítva a stabil és tartós termékeket.

Termék részletek

1. A termék felépítése és funkciója

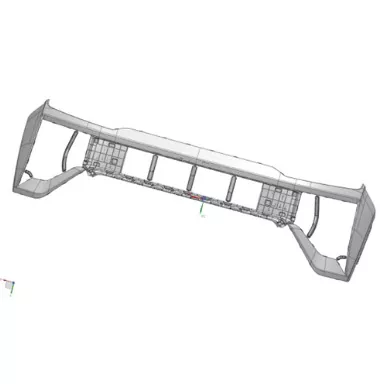

Ezt az autóipari első lökhárító-karosszéria-befecskendező szerszámot első lökhárító-burkolatok gyártására használják. A műanyag lökhárító egy külső panelből, párnázó anyagból és egy acél kereszttartóból áll. Kétféle elválasztó vonalban kapható: külső elválasztó (látható elválasztó vonal) és belső elválasztó (rejtett elválasztó vonal, közép- és felsőkategóriás járművekhez alkalmas). Az alapvető funkciók közé tartozik az ütközésvédelem, az alkatrészek beszerelése, a szellőzés, a dekoráció és a gyalogosvédelem.

2. Anyagfelhasználás

A lökhárító PP+EPDM+TD20 rendszert használ, PP alapanyaggal, az EPDM rugalmasságot és TD20 erősítő merevséget. Az anyagok könnyűek, ütésállóak, időjárásállóak, könnyen feldolgozhatók, költséghatékonyak és újrahasznosíthatóak, megfelelnek a gyártási és környezetvédelmi követelményeknek.

3. Termékleírások és pontosság

Az autóipari első lökhárító-befecskendező forma jellemző méretei körülbelül 2000 mm × 800 mm × 700 mm, átlagos falvastagsága 3,0 mm, tömege 4-5 kg. A méretpontosság ±0,05 mm, a felületi minőség Ra≤0,4 μm, az összeszerelési hézag 0,5-1 mm, a belső elválasztó vonal magasságkülönbsége ≤0,05 mm.

Termékjellemzők és alkalmazások

1. Formaszerkezet jellemzői

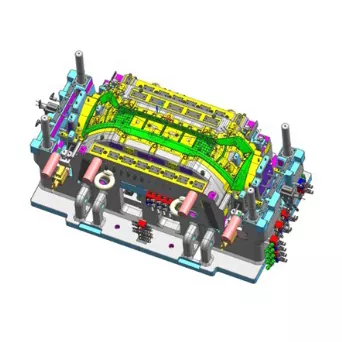

Az autóipari első lökhárító karosszéria befecskendező formája integrált mozgó és álló formakialakítást alkalmaz. A forma alapja QT500 anyagból, az üreg/mag pedig P20 vagy 718 acélból készül. Az elválasztó felület optimalizált, a belső elválasztó vonal pedig elrejthető. Többpontos melegcsatornás kapurendszerrel, kombinált hűtőrendszerrel, ejektorblokkrendszerrel és stabil maghúzó mechanizmussal felszerelve egyensúlyban tartja a teljesítményt és a könnyű feldolgozást.

2. Alkalmazási előnyök

Az első lökhárító karosszéria befecskendező formája megfelel a GB17354-1998 szabványnak, védi a járműveket alacsony sebességű ütközések esetén; több mint 40%-kal könnyebb, mint a fém lökhárítók, javítva az üzemanyag-fogyasztást; nagy tervezési szabadságot, erős funkcionális integrációt, kiváló időjárásállóságot és hosszú élettartamot kínál.

3. Tipikus alkalmazások

Széles körben használják különféle személygépjárművekben: a gazdaságos autók előnyben részesítik a költségeket, külső elválasztó vezetékeket és PP+EPDM+T15 anyagokat használnak; A közép- és felsőkategóriás autók az esztétikát részesítik előnyben, belső elválasztó vonalakat és PP+EPDM+TD20 anyagokat használnak; az új energiahordozók előnyben részesítik a könnyű és intelligens funkciókat; A terepjárók és egyterűek az aerodinamikát és a terepjáró képességet részesítik előnyben.

Gyártási folyamat

1. Formatervezés

A termékszerkezet-elemzés és a MOLDFLOW formaáramlás-szimuláció optimalizálása révén az alapvető mechanizmusok, például az elválasztó vonalak, a kapuzás és a hűtés részletes tervezése történik a tudományos tervezés biztosítása érdekében.

2. Formagyártás

QT500 formaalap és P20/718H üreg/mag anyagokat használnak. A precíziós megmunkálás, a nitridálásos hőkezelés és a tükörfényezés biztosítja a penész minőségét.

3. Fröccsöntés

Az anyagokat 80-100°C-on szárítják 2-4 órán keresztül, majd fröccsöntik az előírásoknak megfelelően (formázási ciklus 10-15 másodperc). A fröccsöntés után sor kerül a kapu eltávolítására, ellenőrzésére, csomagolására, szükség szerint felületkezeléssel.

4. Minőségellenőrzés

A teljes folyamatra kiterjedő minőség-ellenőrzés biztosítja, hogy a termék megjelenése hibamentes legyen, a méretek megfeleljenek a rajzoknak, és a teljesítmény megfelel a szabványoknak, és több teljesítményteszten is megfelel.

Fejlesztési trendek:

1. Anyagtechnológia

Az autóipari első lökhárító-test fröccsöntési anyagai a könnyű súly (kompozit anyagok), a nagy teljesítmény, a környezetbarát (újrahasznosítható) és az intelligens (intelligens anyagok) felé fejlődnek az intelligens vezetés támogatása érdekében.

2. Penésztechnológia

A belső elválasztó vonalak, a többpontos melegcsatornák és a konform hűtési technológiák széles körben elterjedt alkalmazása javítja a formák automatizálását és intelligenciáját, lerövidíti a ciklusokat és növeli a hatékonyságot.

3. Ipari trendek

Az iparági kereslet növekszik, az ipar koncentrációja növekszik, a digitális átalakulás mélyül, a technológia pedig olyan területekre terjed ki, mint a robotika.
