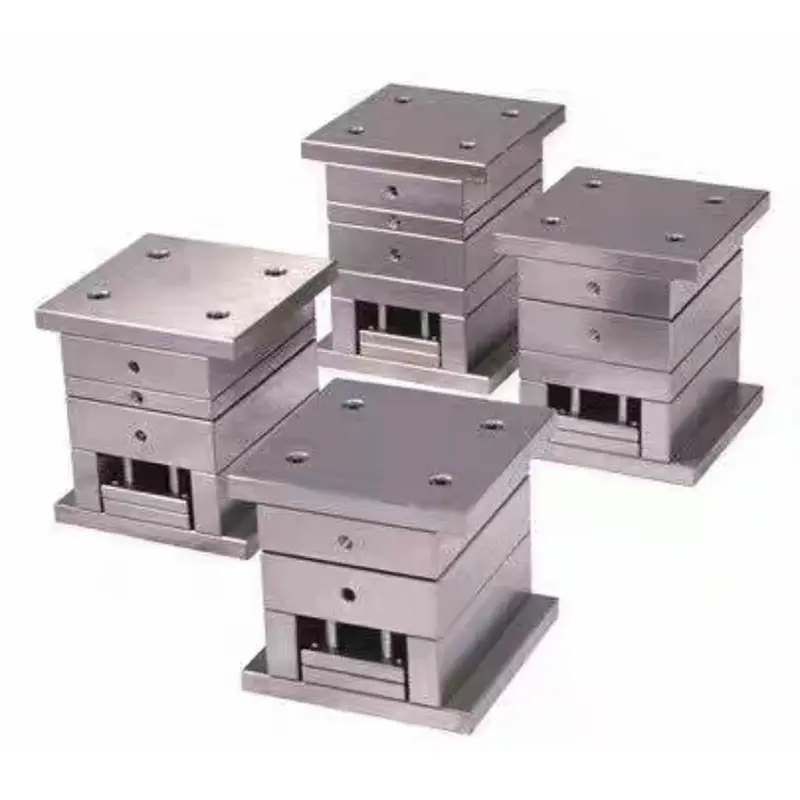

Testreszabott szabványos precíziós formaalapok egy professzionális kínai gyártótól

SIKAIDAA szabványos precíziós formaalapok széles körben használt alapvető technológiai berendezések a szerszámgyártó iparban. Az öntőforma "csontvázaként" a fröccsöntő alkatrészek, a vezetőmechanizmusok és a kilökőrendszerek rögzítésére és alátámasztására használják. Professzionális gyártóként, saját kínai gyárral, a SIKAIDA elkötelezett amellett, hogy költséghatékony szabványos precíziós formaalapokat biztosítson, és megbízható beszállítóként megfeleljen a globális ügyfelek változatos igényeinek.

EzekSzabványos precíziós formaalapokalkalmazza a hagyományos tűrésszabványokat (mérettűrés ±0,1–1 mm, síkság ≤0,02 mm/m), ötvözve a gazdasági előnyöket, a sokoldalúságot és a gyors szállítást. Szabványos alkatrészekből állnak, mint például egy rögzített formaalaplemez és egy mozgó formalap. Az alábbiakban egy részletes besorolás található.

Osztályozás forma típusa szerint

1. Fröccsöntő alapok

- Kétlemezes formaalap (egy szétválasztó felület): a SIKAIDA legszélesebb körben használt szabványos precíziós fröccsöntő formaalapja. Egyszerű szerkezetű, alacsony költséggel és gyors szállítással rendelkezik, így alkalmas a legtöbb fröccsöntött termékhez, mint például a napi szükségleti cikkekhez, háztartási gépek alkatrészeihez és műanyag játékokhoz. Az egyetlen elválasztófelület kialakítása leegyszerűsíti a feldolgozási és összeszerelési folyamatot, javítva a gyártás hatékonyságát.

- Háromlemezes matricakészlet (keskeny kapu): A kétlemezes matricakészlethez képest egy tolólemezt ad hozzá, ami kissé összetettebb szerkezetet, de nagyobb sokoldalúságot eredményez. Alkalmas kis precíziós alkatrészekhez, amelyek automatikus kapueltávolítást igényelnek (például kisméretű műanyag alkatrészek és precíziós napi szükségletek). A kettős elválasztó felület lehetővé teszi a kapu és a termék automatikus elválasztását, biztosítva a termék felületi minőségét.

2. Bélyegző szerszámkészletek

- Hátsó vezetőoszlop-bélyegző szerszámkészlet: Széles kezelőfelületet kínál az egyszerű adagolás érdekében, alkalmas kézi működtetésre. Elsősorban kis és közepes méretű bélyegzett alkatrészekhez, például kötőelemekhez, konyhai eszközökhöz és hardvereszközökhöz használják. Ez az egyik leggyakrabban használt sajtolószerszám-készlet a SIKAIDA standard termékcsaládjában.

- Középső vezetőoszlop bélyegző készlet: A vezetőmechanizmus a középső két oldalán található, így kiváló vezetési pontosságot biztosít a hátsó vezetőoszlop típusához képest. Alkalmas olyan bélyegzett alkatrészekhez, amelyek nagy vezetési pontosságot igényelnek (például precíziós hardveralkatrészek és kis, közepes méretű bélyegzett alkatrészek).

Szerkezeti összetétel szerint osztályozva

A SIKAIDAS szabványos precíziós formaalapok szabványos szerkezeti kialakítást alkalmaznak, és minden alkatrészt tömeggyártásban készítenek. Ez biztosítja a termék stabil minőségét, miközben csökkenti a gyártási költségeket. A standard konfiguráció négy fő rendszerből áll, világosan meghatározott funkciókkal és szoros integrációval.

1. Sablonsorozat

A formaalap alapvető elemei, beleértve a panelt, a rögzített sablont (A lemez), a mozgó sablont (B lemez) és a négyszögletes vasat (C lemez), mind 45 #-os kiváló minőségű szénszerkezeti acélból vagy gyengén ötvözött acélból készülnek. Hőkezelés után a keménység eléri a 240 ~ 270 HB-t, kiváló átfogó mechanikai tulajdonságokat és megmunkálhatóságot biztosítva. Fontos sablonok készülhetnek P20-as előedzett acélból, kiegyensúlyozó teljesítmény és gazdaságosság.

2. Vezetőrendszer

Elsősorban vezetőoszlopokat és vezetőhüvelyeket tartalmaz, amelyek 0,02–0,04 mm közötti hézaggal csúszó megvezetést alkalmaznak. A vezetőoszlop és a vezetőhüvely furatai H7-es pontossággal vannak megmunkálva, rugalmas és elakadásmentes mozgást biztosítva. Ez pontos útmutatást ad a forma nyitásához és zárásához, és kulcsfontosságú a formaalap alapvető pontosságának biztosításához.

3. Kidobó rendszer

Ez a rendszer egy visszaállító rúdból és a kilökővezető csapokból/hüvelyekből áll, és kilöki az öntött terméket a formaüregből. A szabványos kialakítás biztosítja a stabil és megbízható kilökődést, megakadályozza a termék deformálódását és károsodását, és alkalmazkodik a különböző terméktípusok kilökési követelményeihez.

4. Rögzítési és elhelyezési rendszer

Tartalmaz nagy szilárdságú csavarokat és rögzítő csapokat a forma alapelemeinek rögzítésére, biztosítva az általános szerkezeti stabilitást a forma működése során. A rögzítőelemek és a rögzítőcsapok szabványos kiválasztása biztosítja a jó cserélhetőséget, és megkönnyíti a jövőbeni karbantartást és cserét.

A SIKAIDA különféle szabványos precíziós formaalapjai világosan meghatározott alkalmazási határokkal rendelkeznek, lehetővé téve az ügyfelek számára a megfelelő modellek kiválasztását a terméktípus, a precíziós követelmények és a piaci régió alapján. Minden SIKAIDA szabványos precíziós formaalap élettartama 100 000-500 000 ciklus, amely megfelel a nagyüzemi ipari termelés igényeinek és támogatja a hatékony gyártást az ügyfelek számára.

Professzionális kínai gyártóként és beszállítóként a SIKAIDA nemcsak szabványos specifikációkat kínál, hanem nem szabványos testreszabási szolgáltatásokat is vállal. Vevői rajzok alapján másodlagos formaalapokat tervezhetünk, hogy megfeleljünk a különböző iparágak személyre szabott igényeinek.
