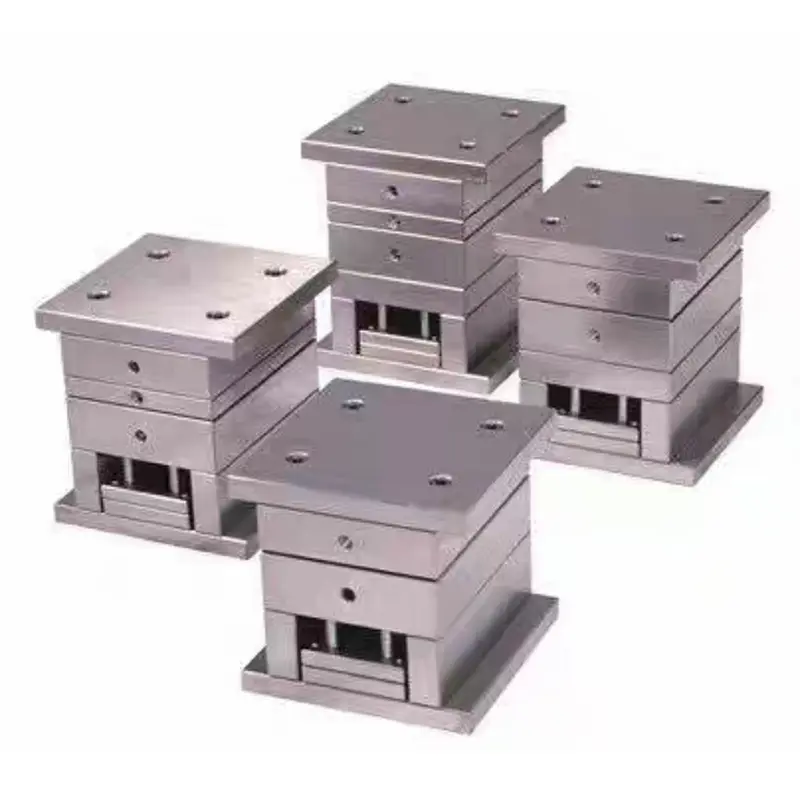

Szabványos precíziós egyszerűsített kiskapu formaalap

Ez a szabványos precíziós egyszerűsített kiskapu formaalap háromlemezes szerkezettel rendelkezik, hegyes kapuval, amelyet a hagyományos finomkapu-formalapokhoz optimalizáltak. A redundáns segédmechanizmusok megszűnnek, egyszerűsítve a tervezést, miközben megtartják az alapvető funkciókat. A K+F-et, a termelést és a minőség-ellenőrzést integráló kínai gyárban gyártva megbízható beszállító a műanyag fröccsöntő iparban. A termék egyszerű formájú, egyenletes falvastagságú, tömeggyártású műanyag termékekhez alkalmas. Magas költséghatékonysága és stabilitása népszerűvé tette a különböző iparágakban.

Főbb jellemzők

1. Szerkezeti jellemzők

- Háromlemezes szerkezet: Rögzített lapból, mozgó lapból és kidobólapból áll, vezetőoszlopokkal és perselyekkel a pontos vezetés érdekében; egypontos befecskendezés pontkapuval, rövid áramlási út, minimális maradékanyag, kisméretű termékekhez alkalmas.

- Egyszerűsített tervezés: Kiküszöböli a bonyolult segédmechanizmusokat, ami egyszerű szerkezetet, valamint csökkentett gyártási költségeket és összetettséget eredményez.

- Szabványos pontosság: Méretpontosság ±0,05mm, felületi érdesség ≤Ra0,8μm, további feldolgozás nélkül megfelel az általános műanyag alkatrészek követelményeinek.

2. Moduláris szabványos kialakítás: A szabványos precíziós egyszerűsített kiskapu formaalap olyan nemzetközi szabványokat fogad el, mint az LKM és a HASCO, olyan általános modellekkel, mint a 2020 és 2025, lehetővé téve a gyors konfigurálást és cserét; a moduláris felépítés megkönnyíti a karbantartást és meghosszabbítja az élettartamot.

3. Hűtőrendszer kialakítása: A hagyományos hűtővízkör-kialakítás mérsékelt hatékonyságot és egyszerű elrendezést kínál, megfelel a hűtési követelményeknek, miközben megkönnyíti a feldolgozást és a karbantartást, csökkentve a későbbi költségeket.

4. Pontos kapu Előnyök: A pontkapu átmérője 0,5-2 mm, minimális és könnyen eltávolítható nyomok, alkalmas jó folyóképességű műanyagokhoz, mint például PP és ABS, biztosítva a termék minőségét.

Alkalmazások

A szabványos precíziós egyszerűsített kiskapu formaalap műanyag termékek, például kis készülékházak és elektronikus gombok tömeggyártására alkalmas. Kompatibilis az egyszerű formájú, egyenletes falvastagságú, különleges megjelenési követelményekkel nem rendelkező termékekkel, több iparág igényeit is lefedi.

Gazdasági előnyök

1. Szabályozható költségek: A nagy pontosságú formaalapok 30-50%-ot takarítanak meg az anyag- és feldolgozási költségeken, javítva ezzel az ügyfelek versenyképességét.

2. Rövid ciklusidő: A 2-4 hetes gyártási ciklus gyors piaci reakciót tesz lehetővé, és lerövidíti a termék bevezetési idejét.

3. Könnyű kezelhetőség: áttekinthető szerkezet, egyszerű összeszerelés és karbantartás, alacsony képzettségi követelmények a kezelők számára, megkönnyítve a nagyüzemi gyártást.

Gyártási folyamat

1. Tervezési szakasz: Határozza meg a formaszerkezetet a műanyag termék paraméterei alapján, válassza ki a megfelelő szabványos formaalapot, és tervezze meg az üreget és a magot olyan szoftverek segítségével, mint az UG és Pro/E, figyelembe véve a kulcsfontosságú folyamattényezőket.

2. Anyag kiválasztása

A szabványos precíziós egyszerűsített kiskapu formaalap szénszerkezeti acélt, például 45-ös acélt használ. A vezetőoszlopok és a perselyek kopásálló acélból készülnek. Az üreg és a mag előedzett formaacélból, például P20-ból (HRC30-35) készül. A szabványos alkatrészeket speciális gyártóktól szerzik be.

3. Feldolgozási folyamat

- Durva megmunkálás: A formalemez és az üreg durva megmunkálása, 0,5-1 mm ráhagyás meghagyásával.

- Befejező megmunkálás: az üreg CNC megmunkálása, összetett alkatrészek huzalvágása, valamint egyidejű fúrás és menetfúrás.

- Hőkezelés: Az üreg és a mag temperálása HRC30-35-re a kopásállóság javítása érdekében.

- Felületkezelés: Az üreg polírozása Ra0,8μm-re.

4. Összeszerelés és hibakeresés

Szerelje össze a szabványos alkatrészeket és az üreget/magot, szerelje fel a fröccsöntő gépre a próbaöntéshez és a paraméterek beállításához. Állítsa be az üreget a próbaformázási eredmények alapján, és oldja meg a gyakori hibákat.

Fejlesztési trendek

1. Szabványosítás és modularizálás: A szabványosítás javítása a konfigurációk gyors gyártása és a szállítási ciklusok lerövidítése érdekében.

2. Intelligens gyártás: A digitális automatizálási technológia kombinálása a feldolgozás pontosságának és hatékonyságának javítása érdekében.

3. Nagy hatékonyságú hűtés: Optimalizált vízcsatorna-elrendezés a hűtési hatékonyság javítása érdekében, miközben csökkenti a költségeket.

4. Könnyű és tartós: Optimalizált szerkezet és anyagok a súly csökkentése, a kopásállóság javítása és az élettartam meghosszabbítása érdekében.

Gyakran Ismételt Kérdések

Q1: Milyen műanyag termékekhez alkalmas a szabványos precíziós egyszerűsített kiskapu formaalap?

A1: Alkalmas kis és közepes méretű műanyag alkatrészekhez, mint például készülékházak, elektronikai termékek gombjai, napi szükségleti cikkek tárolóedényei, írószer-tartozékok stb. Különösen alkalmas tömegtermékek viszonylag egyszerű formájú, egyenletes falvastagságú és alacsony megjelenési igényű termékekhez.

Q2: Mi a fő különbség az egyszerűsített formaalapok és a nagy pontosságú formaalapok között?

A2: A fő különbségek a szerkezet összetettségében, a pontosság szintjében és a felületminőségi követelményekben rejlenek. Az egyszerűsített formaalapok kiküszöbölik a bonyolult segédmechanizmusokat, szabványos, egyszerű szerkezetet vesznek fel, ±0,05 mm-en belül szabályozzák a méretpontosságot, és Ra0,8 μm vagy kisebb felületi érdesség szükséges. A költség általában 30-50%-kal alacsonyabb, mint a nagy pontosságú formaalapoknál.

Q3: Mik a pontkapuk előnyei?

A3: A pontkapuk kis átmérőjűek (általában 0,5-2 mm), ami kisebb kapunyomokat eredményez, amelyek könnyen eltávolíthatók, és nem befolyásolják a termék megjelenését. Az eljárás rövidebb, ami kisméretű termékek teljes töltéséhez előnyös, és különösen alkalmas jó folyóképességű műanyagokhoz, mint például PP, ABS és PS.

Q4: Mennyi ideig tart a formagyártási ciklus?

A4: A szabványos precíziós egyszerűsített kiskapu formaalap gyártási ciklusa általában 2-4 hét. Egyszerű szerkezetének és kevesebb feldolgozási lépésének köszönhetően a gyártási ciklus 30-50%-kal lerövidíthető a nagy pontosságú komplex formákhoz képest, ami lehetővé teszi a gyors reagálást a piaci igényekre.

Q5: Hogyan válasszuk ki a megfelelő formaalap specifikációkat?

A5: A megfelelő formaalap-specifikációk kiválasztásához olyan tényezőket kell figyelembe venni, mint a termék mérete, a fröccsöntő gép modellje és a gyártási mennyiségre vonatkozó követelmények. Az általános specifikációk közé tartoznak a 2020-as, 2025-ös, 3030-as és 4040-es modellek. Általában alkalmas arra, hogy a termék mérete a formaüreg méretének 80%-án belül legyen. Javasoljuk, hogy a formaalap specifikációit a termék maximális külső méretei és megfelelő ráhagyás alapján válassza ki.
