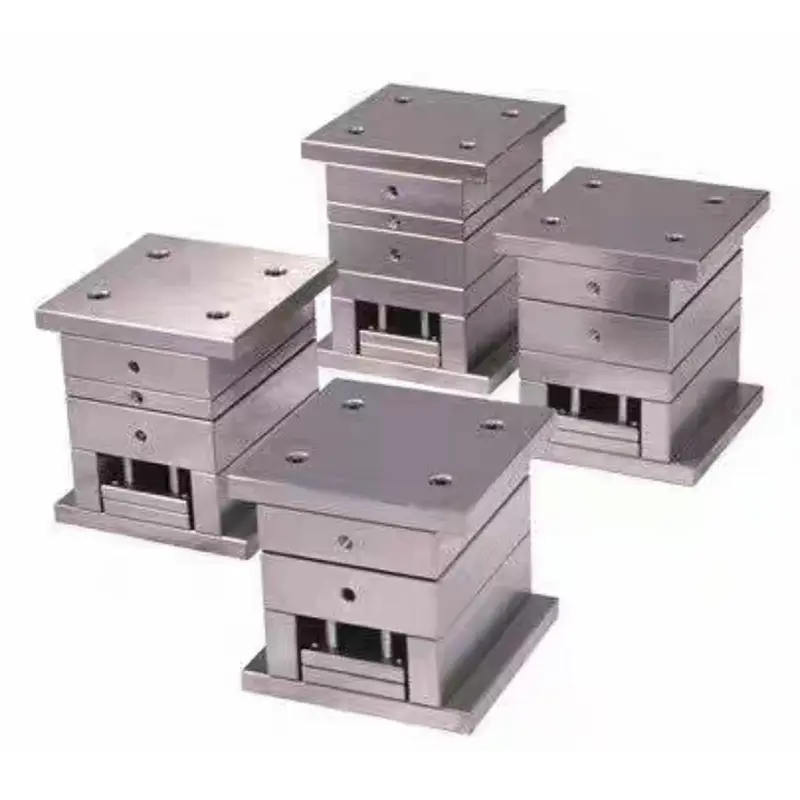

Szabványos precíziós nagykapu formaalap

A SIKAIDA Standard Precision Large Gate formaalap kifejezetten kétlapos fröccsöntő rendszerekhez készült. Nagy kaput használ a stabil olvadékáramlás és a kényelmes működés érdekében, így költséghatékony választás a közepes pontosságú műanyag alkatrészek tömeggyártásához. Megbízható beszállítóként a SIKAIDA betartja a nemzetközi szabványokat, biztosítva a termékek felcserélhetőségét és konzisztenciáját, valamint gyors szállítási szolgáltatásokat nyújt a globális vásárlóknak.

Szerkezeti jellemzők

Ez a szabványos precíziós nagykapu formaalap kétlemezes szerkezettel rendelkezik, amely szabványos alkatrészekből áll, mint például egy rögzített forma alaplap és egy mozgó forma alaplap. Precíziós vezetőoszlopokkal és perselyekkel felszerelt, biztosítja az üreg és a mag pontos beállítását. A nagy kapukialakítás lehetővé teszi, hogy az olvadék közvetlenül bejusson az üregbe, ami alacsony áramlási ellenállást, stabil töltést és a főbb szabványokkal, mint például az LKM, HASCO és DME kompatibilitását eredményezi, ami erős felcserélhetőséget kínál.

Alkalmazások

A Standard Precision Large Gate Mold Base a legtöbb hőre lágyuló műanyag, például PP és ABS fröccsöntésére alkalmas, megfelelve az IT7-IT8 osztályok közepes pontosságú követelményeinek. Széles körben használják háztartási gépházak, autóbelső alkatrészek, elektronikai termékházak és mindennapi fogyasztási cikkek, például műanyag vödrök gyártásában.

Gyártási előnyök

A SIKAIDA formaalap sorozata jelentős előnyökkel jár: Költség szempontjából az egyszerűsített folyamatok és a szabványos alkatrészek magas kihasználtsága 30-50%-kal csökkenti a költségeket a nagy pontosságú formákhoz képest; ami a ciklusidőt illeti, a magas szabványosítás lehetővé teszi a gyártás 15-25 nap alatti befejezését, több mint 40%-kal lerövidítve az időt az egyedi, nagy pontosságú formákhoz képest; karbantartás szempontjából az egyszerű felépítés és a szabványosított alkatrészek megkönnyítik a napi karbantartást és csökkentik az állásidőt.

Műszaki paraméterek

Standard Precision: Large Gate Forma Alap precíziós fokozat IT7-IT8, felületi érdesség Ra 0,8-1,6 μm; formaalap 45# acélból vagy P20 előedzett acélból, üreg és mag P20, 718H és egyéb formaacélokból; hűtővíz csatornatávolság 80-120mm, mechanikus kilökőcsap távolság 150-200mm, alkalmas 50-500 tonnás fröccsöntő gépekhez.

Gyártási folyamat

1. Tervezési szakasz

A tervezési szakaszban olyan szoftvereket használnak, mint az UG és a SolidWorks a 3D-s modellezés és az üreg-/magtervezés befejezéséhez, szabványos alkatrészlista létrehozásához és beszerzéséhez, valamint rajzok kiadásához a későbbi feldolgozáshoz.

2. Feldolgozási szakasz

A feldolgozási szakasz három részből áll: durva megmunkálás a felesleges anyag eltávolítására, a fő részek síkjainak és furatainak megmunkálása; a megmunkálás befejezése precíziós alkatrészek nagysebességű CNC megmunkálásával, hogy biztosítsa az elválasztó felület síkságát és a hűtővíz csatornák pontosságát; A felületkezelés magában foglalja az üreg és a mag temperálását, az elválasztó felület finom csiszolását és a külső felület szükség szerinti polírozását.

3. Összeszerelés és hibakeresés

Az összeszerelés és a hibakeresés a szabványos alkatrészek, például a vezetőoszlopok és a vezetőhüvelyek beszerelésével kezdődik. A hűtőrendszer szivárgásának vizes tesztelése után a fröccsöntő gépen próbaformát futtatnak a paraméterek beállításához. A tömeggyártás az első darab átvizsgálása után kezdődhet meg.

Fejlesztési trendek

A Standard Precision Large Gate Mold Base fejlesztése négy fő tendenciát mutat: a szabványosítás és a modularizáció javítja a felcserélhetőséget és lerövidíti a ciklusidőt; a nagy hatékonyságú feldolgozási technológia növeli a pontosságot és a hatékonyságot; az intelligens gyártás lehetővé teszi a termelés nyomon követését és optimalizálását; a könnyű és energiatakarékos kialakítás pedig csökkenti a költségeket és az energiafogyasztást.

A SIKAIDA Standard Precision Large Gate formaalap egyesíti az egyszerűséget, a hatékonyságot és a gazdaságosságot, így az általános célú műanyag fröccsöntés alapvető berendezésévé válik. Professzionális kínai gyárait kihasználva a SIKAIDA folyamatosan optimalizálja a minőséget, stabil és költséghatékony formaalap-megoldásokat kínálva a globális feldolgozóipar számára.
