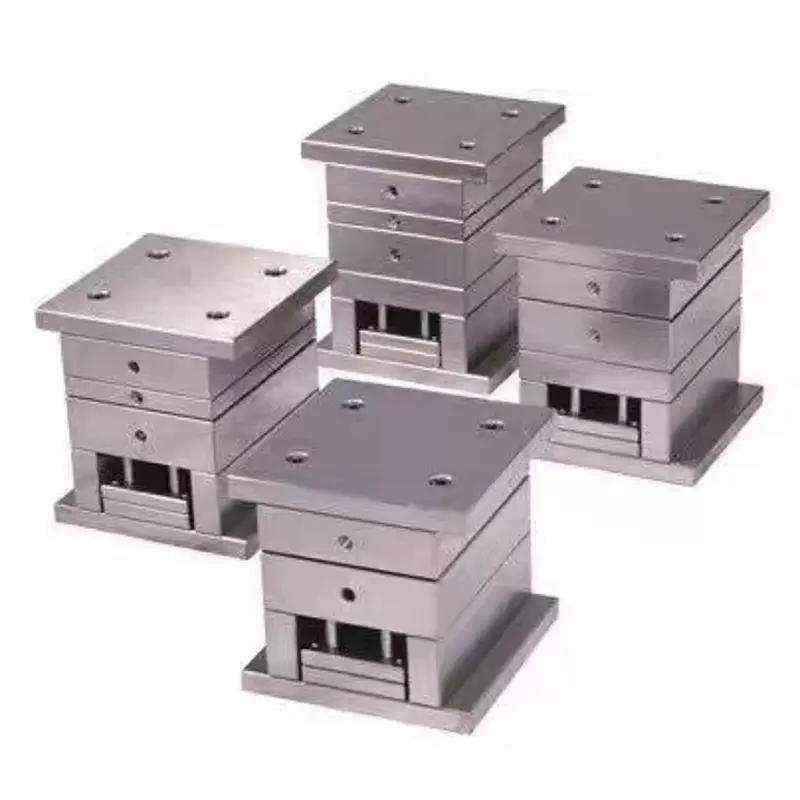

Nagy pontosságú kiskapu formaalap

A SIKAIDA High Precision Small Gate formaalap háromlemezes szerkezetet és finomkapu-injektáló rendszert használ, hatékonyan szabályozza az anyagot és csökkenti a hibákat a termék stabil minőségének biztosítása érdekében. Megbízható beszállítóként termékeit világszerte elismerik.

Termék részletek

1. Nagy pontosságú tervezési szabványok

Nagy pontosságú vezetőoszlopok és perselyek + pozicionáló szerkezet, megmunkálási pontosság ±0,005 mm, illeszkedési hézag 0,01-0,02 mm, kiküszöböli a sorját és a villogást, megfelel a nemzetközi szabványoknak.

2. Fine-Gate befecskendező rendszer

A 0,5-2,0 mm átmérőjű tűszelepes forrócsatorna biztosítja az olvadt anyag lamináris áramlását, támogatja a többpontos befecskendezést, jelentősen csökkenti a hibaarányt és alkalmazkodik a magas megjelenési követelményekhez.

3. Optimalizált háromlemezes formaszerkezet

Szabványos háromlemezes szerkezet, tányér síksága ≤0,005mm/m, párhuzamosság 0,01mm/m, pontos formazárást biztosítva; elegendő merevség, deformáció befecskendezési nyomás alatt ≤0,02 mm.

4. Fejlett hőmérséklet-szabályozó rendszer

Konform hűtővízcsatorna, 30%-kal+ javítja a hűtési hatékonyságot; precíziós szerszámhőmérséklet-szabályozóval párosítva, a hőmérséklet-szabályozás pontossága ±1 ℃, csökkenti a maradék feszültséget és javítja a termék stabilitását.

5. Kiváló minőségű anyagválasztás

A High Precision Small Gate Mold Base alapelemei importált öntőacélból, például S136-ból állnak, speciális hőkezelés után 48-52 HRC keménységgel, valamint speciális bevonattal az illeszkedő felületeken, amely több mint 300 000 ciklus élettartamát biztosítja.

Termék alkalmazások

1. Elektronikai termékek: Precíziós alkatrészek, például mobiltelefon-keretek és laptopok burkolatai

2. Autóipar: Külső alkatrészek, például műszerfalak, belső kárpitozás és fényszórók

3. Orvosi eszközök: Precíziós alkatrészek, például fecskendők és vérvizsgálati készletek

4. Optikai eszközök: nagy pontosságú optikai alkatrészek, például lencsék és fényvezető lemezek

5. Kommunikációs berendezések: Hőelvezető alkatrészek, például 5G bázisállomások és útválasztók

Gyártási folyamat

1. Tervezési és mérnöki elemzés

A nagy pontosságú kiskapu-formabázis teljes 3D-s tervezést használ UG-vel és CATIA-val, kombinálva a Moldflow formaáramlás-elemzéssel, hogy proaktívan optimalizálja az öntési potenciális problémákat és testreszabott megoldásokat kínáljon.

2. Precíziós anyag-előkészítés

Kiváló minőségű előedzett formaacél, például P20 (tisztaság ≥99,9%). A kulcsfontosságú alkatrészeket importálják, és a gyárba érkezéskor szigorú tesztelésnek vetik alá.

3. Nagy pontosságú megmunkálási folyamat

- Nagyoló megmunkálás: Gantry marógép, 0,2-0,5 mm simítási ráhagyással.

- Befejező megmunkálás: Nagy sebességű CNC megmunkálás, felületi érdesség Ra0,4μm.

- Speciális megmunkálás: Mélylyukfúrás, szikraforgácsolás, kémiai maratás összetett szerkezetekhez.

- Felületkezelés: Tükörpolírozás (Ra0,05μm) + rozsdamegelőző kezelés.

4. Precíziós összeszerelés és hibakeresés

Tapasztalt technikusok által összeszerelve, a pontosság koordináta mérőgéppel igazolva; T0 próbaformázás paraméterhibakereséshez; A SIKAIDA gyár fejlett berendezései garantálják a minőséget.

Technikai előnyök

1. Formázási pontosság ±0,1 mm, a hibaarány több mint 50%-kal csökkent

2. A fröccsöntési ciklus 20-30%-kal lerövidült, az energiafogyasztás csökkent

3. Élettartam meghaladja a 300 000 ciklust, ami messze meghaladja az iparági átlagot

4. Kompatibilis különféle műanyagokkal, például PC-vel és LCP-vel, széles alkalmazási körrel

Fejlesztési trendek

1. Intelligens integráció: Az intelligens érzékelés és felügyelet lehetővé teszi a prediktív karbantartást és a folyamatok önoptimalizálását

2. Mikrohabosító technológia: A termék könnyű súlyozása és a zsugorodási jelek csökkentése

3. Additív gyártás: A fém 3D nyomtatás konform hűtővízcsatornák javítják a hatékonyságot

4. Digital Twin: Teljes életciklusú digitális menedzsment, költségcsökkentés és hatékonyságnövelés

Minőségbiztosítás

1. ISO 9001 tanúsítvánnyal rendelkezik, megfelel a GM és VDA nemzetközi szabványoknak

2. A kulcsfolyamatok teljes körű ellenőrzése, hibamentes szállítás

3. Teljes körű használati és karbantartási dokumentációt és műszaki támogatást nyújt

Értékesítés utáni szolgáltatás

1. Formahasználati oktatást és műszaki útmutatást nyújt

2. 24 órás ügyfélválasz, rendszeres utóellenőrzés

3. Egész életen át tartó műszaki tanácsadás és alkatrészellátás

A SIKAIDA High Precision Small Gate Mold Base az iparág csúcsát képviseli, 2-4 hónapos fejlesztési ciklussal és több százezertől több millió jüanig terjedő költséggel. Professzionális kínai gyártóként a SIKAIDA fejlett képességeit kihasználva segíti ügyfeleit termékeik piaci versenyképességének növelésében.
