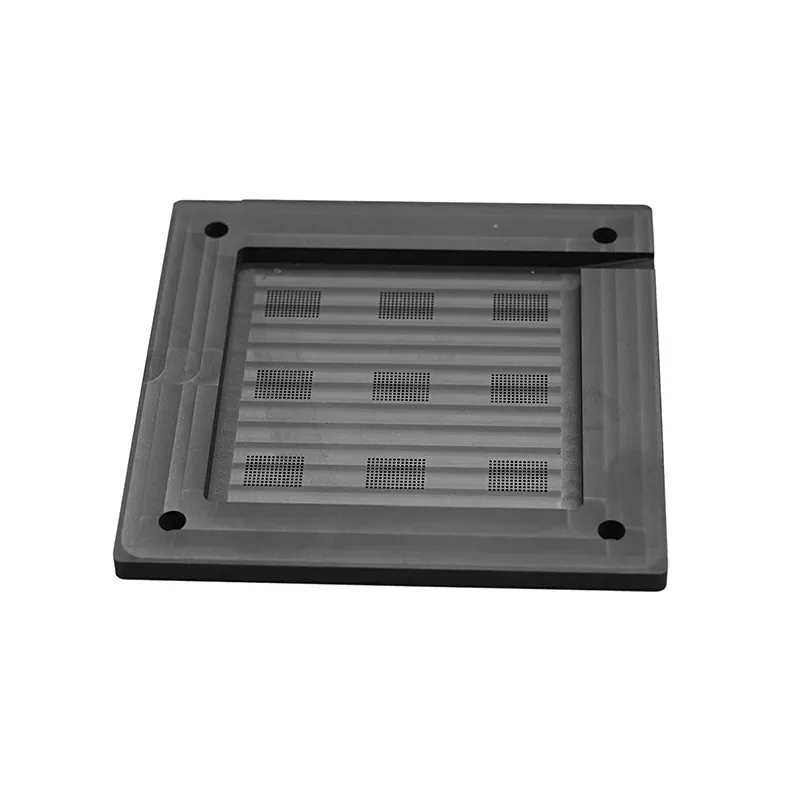

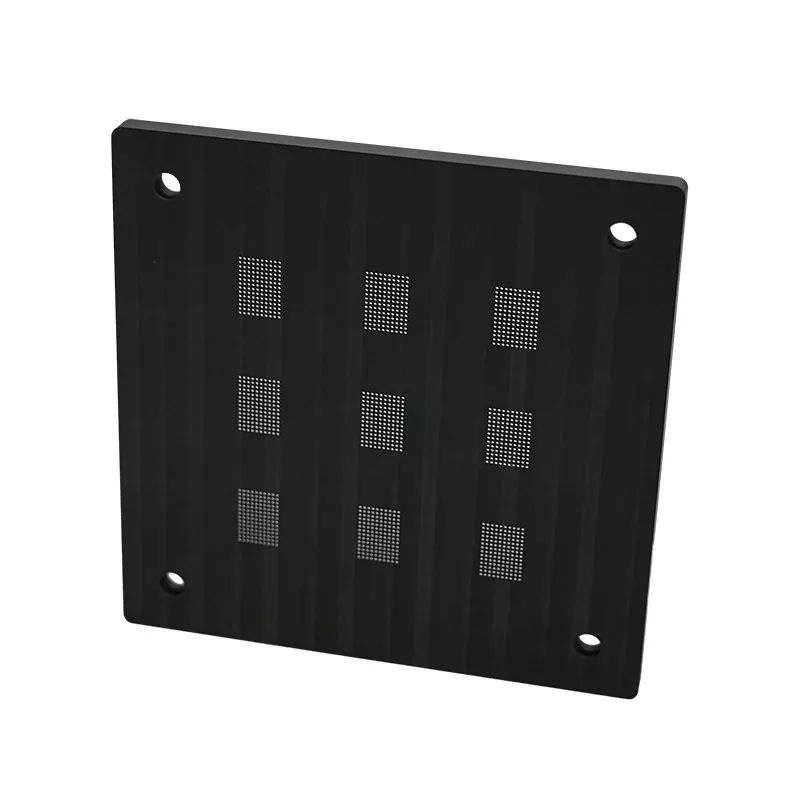

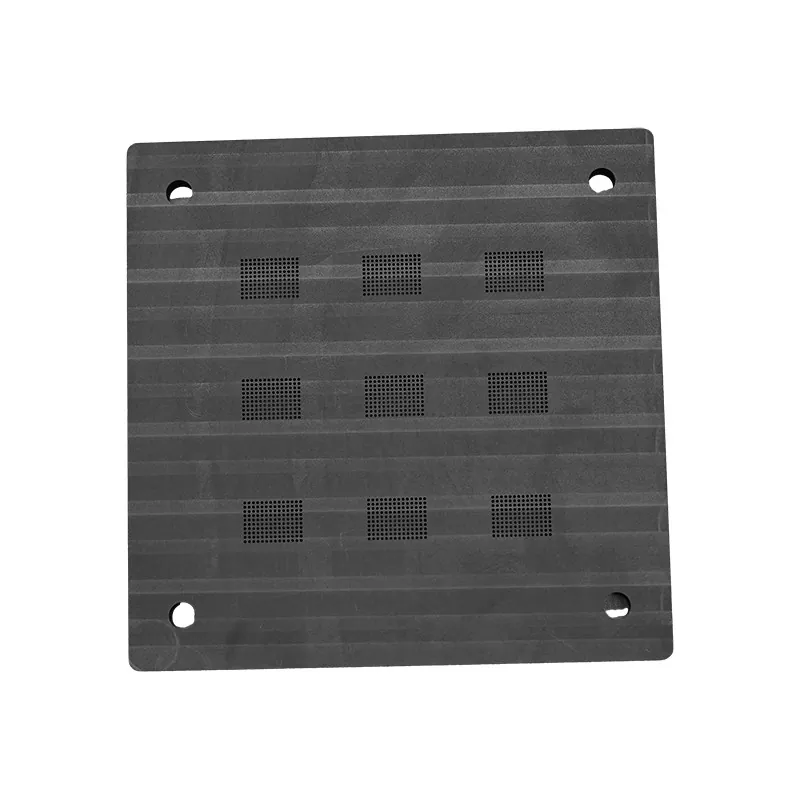

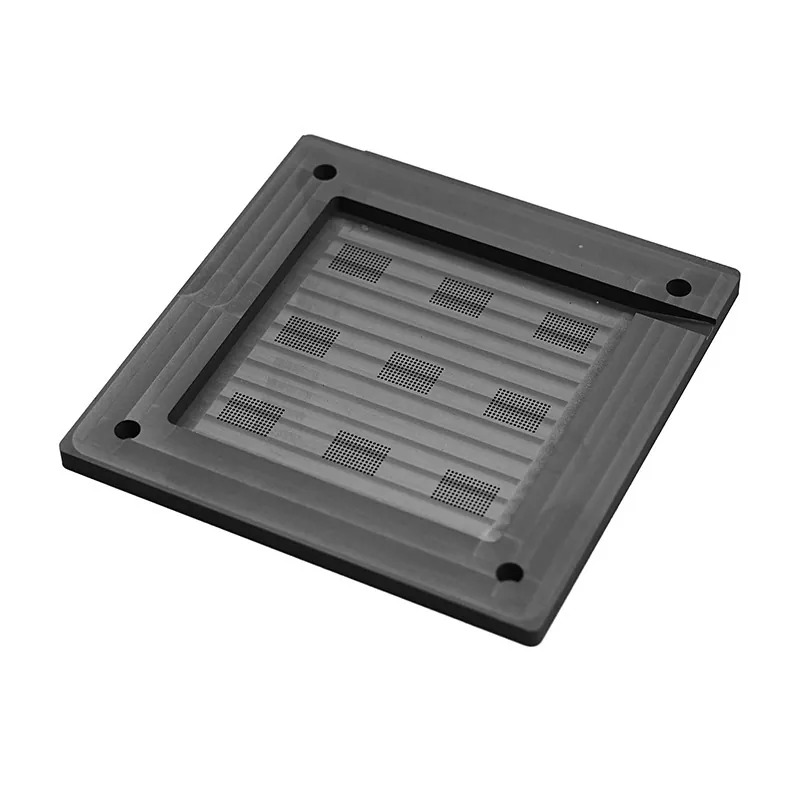

Grafit golyós elhelyezési lámpatestek

A SIKAIDA Graphite Ball Placement Fixtures nagy tisztaságú grafitot és precíziós megmunkálási és felületkezelési technológiákat alkalmaz, amelyek megfelelnek a félvezető minőségi szabványoknak. A felület sima és tiszta, stabil magas hőmérsékletű teljesítménnyel. Az optimalizált szerkezet megkönnyíti az üzemeltetést és a karbantartást, hatékonyan javítja a labdaelhelyezés hatékonyságát és hozamát.

A nagy tisztaságú grafit hővezető és korrózióálló, amely biztosítja a méretstabilitást magas hőmérsékletű forrasztás során és megakadályozza a káros ionszennyeződést. A speciális felületkezelések kiváló nedvesíthetőséget garantálnak a forrasztógolyókkal, elkerülve az oxidációs szennyeződést.

Műszaki előírások

Főbb jellemzők

A grafitgolyós elhelyező szerelvények számos kulcsfontosságú tulajdonsággal büszkélkedhetnek: 1) Nagy tisztaság (grafit ≥99,5%, ionszennyeződéstől mentes); 2) Magas síkság (laposság ≤0,002 mm/m, Ra≤0,4 μm); 3) Mikronszintű labdaelhelyezési pontosság (labdaátmérő ±0,025 mm, labdatávolság ±0,05 mm); 4) Magas hőmérséklet-állóság (stabil teljesítmény 300 °C-on); 5) Kiváló hőkezelés (egyenletes hővezető képesség, csökkenti a hőterhelést).

Alkalmazási forgatókönyvek

A grafitgolyós elhelyezési rögzítőket széles körben használják félvezető csomagolásban (nagy sűrűségű csomagolás, például BGA és CSP), mikroelektronikai összeszerelésben (kis alkatrészek, például 0402 és 0201), optoelektronikai eszközökben (LED-ek, lézerek), MEMS-eszközökben és teljesítmény-félvezetőkben (IGBT-k, MOSFET-ek, MOSFET-ek).

Főbb előnyök

1. Anyagtisztaság Előny: Alacsony szennyeződéstartalom, alacsony gázfejlődési sebesség, kémiai stabilitás, egyenletes sorozatteljesítmény és megfelelés a félvezetőipari szabványoknak.

2. Precíziós előnyök: Mikronszintű síkság és pozicionálási pontosság, sima és hibamentes felület, kiváló ismételhetőség a tömeggyártásban, és alkalmazkodóképesség a nagy sűrűségű csomagoláshoz.

3. Hőteljesítmény előnyei: Széles üzemi hőmérséklet-tartomány (-40°C és 300°C között), szilícium lapkákkal kompatibilis hőtágulási együttható, jó hővezető képesség és stabil hőciklus-teljesítmény.

4. Folyamatkompatibilitási előnyök: A grafitgolyós elhelyezésű rögzítők különféle forraszanyagokkal kompatibilisek, széles folyamatablakkal rendelkeznek, könnyen tisztíthatók, hosszú élettartamúak és jelentős gazdasági előnyökkel járnak.

Technikai képességek

A cég erős műszaki adottságokkal büszkélkedhet: szigorú anyagellenőrzés, érkezéskor többszöri ellenőrzéssel; nagy pontosságú feldolgozó berendezések teljes készletével felszerelve a felület minőségének biztosítása érdekében; változatos felületkezelési eljárások a különböző igények kielégítésére; precíz tesztelési rendszer a stabil pontosság biztosítása érdekében; és olyan termékek, amelyek szigorú környezetvédelmi teszteken estek át, hogy alkalmazkodjanak a tényleges termeléshez.

Gyakran Ismételt Kérdések:

1. kérdés: Miért válasszon grafit anyagot a labdaelhelyezési szerelvényekhez?

A1: A grafit anyag rendkívül nagy tisztaságú, kiváló hővezető képességgel és magas hőmérséklettel szembeni ellenállással rendelkezik, és kémiailag stabil a félvezető folyamatokban. Más anyagokkal összehasonlítva a grafit nem bocsát ki káros szennyező ionokat a forgácsokra, és magas hőmérsékleten is megtartja a méretstabilitást, így ideális anyag félvezető golyós szerelvényekhez.

2. kérdés: Mekkora a lámpatest fajlagos felületi síksága és érdessége?

A2: Grafitgolyós elhelyező rögzítőink felületi síksága 0,002 mm/m-en belül szabályozható, felületi érdességük pedig Ra≤0,4 μm. Ez a rendkívül magas felületi síkság és simaság egyenletes érintkezést biztosít a forgácstal és az aljzattal, elkerülve a felületi egyenetlenségekből adódó labdaelhelyezési hibákat.

3. kérdés: Mi az elérhető labdaelhelyezési pontosság?

A3: Létesítményeink ±0,025 mm-es labda elhelyezési pontosságot és ±0,05 mm-es labdaelhelyezési pontosságot érnek el. Ez a pontossági szint teljes mértékben megfelel a jelenlegi főbb félvezető-csomagolási eljárások követelményeinek, és képes kezelni a nagy sűrűségű, mikropályás labdaelhelyezési alkalmazásokat.

Q4: Mi a lámpatest maximális üzemi hőmérséklete?

A4: Grafitgolyós elhelyező berendezéseink -40°C és 300°C közötti hőmérsékleti tartományban normálisan működhetnek. Ez a hőmérséklet-tartomány lefedi a félvezető-csomagolási folyamatok minden kritikus szakaszát, beleértve az újrafolyós forrasztást és a magas hőmérsékletű tárolást.

Q5: Tud-e személyre szabott szerszámtermékeket biztosítani?

A5: Igen, testreszabott szolgáltatásokat tudunk nyújtani az ügyfelek egyedi igényei szerint. Az ügyfelek részletes rajzokat vagy mintákat adhatnak, és különféle nem szabványos szerszámtermékeket dolgozhatunk fel. A minimális feldolgozási méret 0,5 mm, a tűrés ±0,01 mm-en belül szabályozható.

6. kérdés: Mennyi a szerszámok élettartama és újrafelhasználhatósága?

A6: Normál használat és megfelelő karbantartás mellett a grafit golyós rögzítő szerszámaink több mint 100 alkalommal újrahasználhatók. A tényleges élettartam az adott használati feltételektől, a folyamat paramétereitől és a karbantartástól függ. Javasoljuk a rendszeres felület-ellenőrzést és teljesítményvizsgálatot a szerszámok jó állapotának biztosítása érdekében.

7. kérdés: Hogyan biztosítja a szerszámok tisztaságát és szennyeződésmentességét?

A7: Szerszámaink a feldolgozás után szigorú tisztításon és felületkezelésen esnek át, beleértve az ultrahangos tisztítást, az ionmentesített vizes öblítést és a magas hőmérsékletű sütést. A szerszámok antisztatikus és porálló csomagolásba vannak csomagolva, hogy biztosítsák a tisztaságot a szállítás és tárolás során. A termék kézhezvétele után a vásárlóknak azt tanácsoljuk, hogy csomagolják ki és tiszta helyiségben használják fel.

Q8: Mekkora a szerszám ellenállása és hővezető képessége?

A8: Grafit szerszámaink fajlagos ellenállása 8-15 μΩ·m (25°C-on), hővezető képessége pedig körülbelül 120-200 W/m·K. Ezek a paraméterek kiegyensúlyozott teljesítményt biztosítanak az elektromos szigetelésben és a hőkezelésben, így alkalmas különféle félvezető-csomagolási alkalmazásokhoz.
