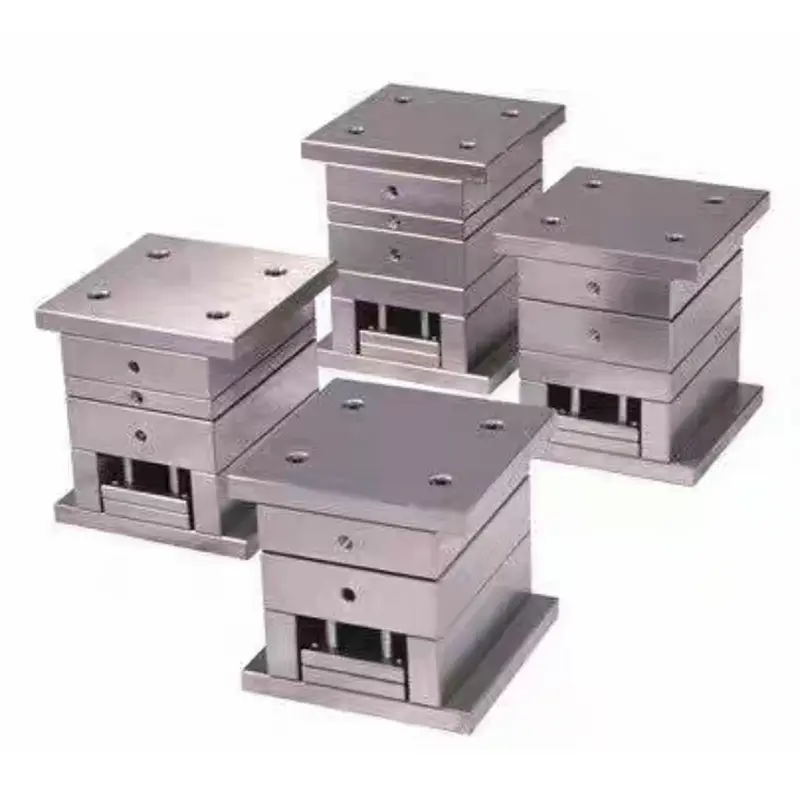

Ultra-nagy pontosságú kiskapu formaalap

A SIKAIDA Ultra-High Precision Small Gate formaalap kifejezetten háromlapos fröccsöntő szerszámokhoz készült, nagy értékű alkatrészek gyártására alkalmas elektronikai, autóipari, orvosi és optikai iparban. Integrálja a nagy merevséget, a mikronszintű pozicionálást, a stabil hőmérséklet-szabályozást és az automatizált kilökési technológiát, hogy kiváló minőségű, konzisztens formázást érjen el hegesztési vonalak vagy zsugorodási nyomok nélkül. A formaalap egyedi tűszelepes melegcsatornás kialakítást alkalmaz, amely lehetővé teszi a többpontos befecskendezést és az olvadékáramlás pontos szabályozását, így biztosítva a hibamentes termékeket, és a csúcsminőségű gyártás kulcsfontosságú eszközévé teszi.

Főbb műszaki jellemzők

1. Nagy pontosságú vezetőrendszer

Az Ultra-High Precision Small Gate formaalap nagy pontosságú görgős vezetőket és lineáris csúszkákat használ, precíziósan köszörült vezetőperselyekkel párosítva, biztosítva a forma sima nyitását és zárását, valamint a nagy ismételhetőséget. A hézag szabályozása 0,01 mm-en belül történik, hatékonyan kiküszöbölve a vezetőhézag okozta vaku- és sorjahibákat.

2. Intelligens hőmérsékletszabályozó rendszer

A többpontos hőmérséklet-érzékelők és egy intelligens vezérlőmodul integrálásával a szerszám hőmérsékletének pontossága ±1 ℃-on belül szabályozható. A független zónahőmérséklet-szabályozás lehetővé teszi a hőmérséklet pontos beállítását a termék különböző részeihez, optimalizálva az olvadékáramlást és csökkentve a maradék feszültséget.

3. Tűszelep forró futórendszer

A nagy pontosságú tűszelepes melegcsatornás rendszernek köszönhetően többpontos befecskendezést és szekvenciális vezérlést tesz lehetővé. A tűszelep nyitási reakcióideje ≤0,1 másodperc, hatékonyan akadályozza meg az olvadék visszafolyását és a húrozást, alkalmas magas átlátszósági és szigorú megjelenési követelményekkel rendelkező termékekhez.

4. Nagy merevségű szerkezeti tervezés

Az Ultra-High Precision Small Gate formaalap nagy szilárdságú ötvözött acélt használ, feszültségmentesítő izzításon megy keresztül, és optimalizált bordaelrendezést és végeselemes elemzést tartalmaz a továbbfejlesztett kialakítás érdekében. Ez minimális deformációt eredményez nagynyomású befecskendezéssel, egyenletes szorítóerő-eloszlást és meghosszabbítja a szerszám élettartamát.

5. Automatizált kilökőrendszer

A precíziós szinkron kilökő mechanizmussal a kilökési sebesség és a löket pontosan állítható. Az önkenő vezetők biztosítják a sima, elakadásmentes kilökődést, az egyenletes bontási erőt, valamint csökkentik a termék deformációjának és károsodásának kockázatát.

Termék alkalmazások:

1. Elektronika és kommunikáció: Mobiltelefon keretek, csatlakozók, hűtőbordák

2. Autóipar: Érzékelők, műszerfalak, világítási alkatrészek

3. Orvosi eszközök: Fecskendők, vérleválasztók, diagnosztikai berendezések

4. Optikai alkatrészek: lencsék, szűrők, kijelző panelek

Gyártási folyamat:

1. Tervezési elemzés és szimuláció

A professzionális CAE szoftverek, például a Moldflow és az ANSYS felhasználásával penészfolyási, szerkezeti szilárdsági és termodinamikai elemzéseket végeznek a penészedési kockázatok előrejelzésére, valamint a csatorna és a hűtőrendszer elrendezésének optimalizálására.

2. Precíziós megmunkálás

- Durva megmunkálás: A nagyméretű CNC marógépek megmunkálják a referenciafelületeket és a körvonalakat, hagyva a simítást.

- Hőkezelés: A kulcsfontosságú alkatrészek temperáláson és feszültségmentesítésen mennek keresztül, hogy biztosítsák az anyag stabilitását és mechanikai tulajdonságait.

- Finom megmunkálás: A nagy sebességű CNC megmunkálás nagy pontosságú felületeket ér el Ra 0,8 μm felületi érdesség mellett.

- Felületkezelés: A kulcsfontosságú illeszkedő felületeket precíziós csiszolással és polírozással biztosítják, hogy sima és kopásálló mozgó alkatrészeket kapjanak.

3. Összeszerelés és hibakeresés

- Az alkatrészek összeszerelése nyomatékkulcsokat használ a rögzítőelem előfeszítésének szabályozására.

- A hidraulikus, hőmérséklet-szabályozó és kilökőrendszerek független hibakeresése biztosítja a normál működést.

- A T0 próbaformázás optimalizálja a folyamatparamétereket, és addig javítja a formát, amíg a termék megfelel a szabványoknak.

Fejlesztési trendek

1. Intelligens integráció

Mélyen integrálja az IoT és az AI technológiákat a berendezések összekapcsolása, az adatgyűjtés és a folyamatok önoptimalizálása érdekében. Támogatja a prediktív karbantartási és anomáliás riasztásokat, javítva a gyártási hatékonyságot és az Ultra-High Precision Small Gate Mold Base termékstabilitását.

2. Mikrohabosító technológia alkalmazása

Szuperkritikus folyadékbefecskendező rendszerrel kombinálva könnyű súlyt és jobb felületi minőséget ér el, megoldja a vastag falú termékek zsugorodási problémáját, és több mint 30%-kal csökkenti az anyagfelhasználást.

3. Digitális iker alkalmazás

A virtuális formarendszert a folyamatparaméterek optimalizálására és a virtuális környezetben előforduló hibák előrejelzésére építették, csökkentve a próbaformák számát és lerövidítve a fejlesztési ciklust.

4. Additív gyártási integráció

A fém 3D nyomtatási technológiát komplex hűtővíz csatornák és melegcsatornák gyártására alkalmazzák, áttörve a hagyományos feldolgozási korlátokat, javítva a hűtési hatékonyságot, lerövidítve a gyártási ciklust és csökkentve az energiafogyasztást.

GYIK

1. kérdés: Milyen típusú fröccsöntésre alkalmas elsősorban az Ultra-High Precision Small Gate formaalap?

A1: A kisméretű kapuforma alapjai különösen alkalmasak nagy pontosságú műanyag alkatrészek öntésére, szigorú megjelenési követelményekkel, például elektronikus csatlakozók, optikai lencsék és orvosi eszközök házai. Különösen alkalmasak olyan termékekhez, amelyek nem igényelnek hegesztési vonalakat, zsugorodási nyomokat és kiváló felületi minőséget.

2. kérdés: Mi a gyártási ciklus kisméretű kapuforma-alap használatakor?

A2: A kisméretű kapu formaalap fejlesztési ciklusa jellemzően 4-8 hét, a termék összetettségétől és pontosságától függően. Bár a kezdeti beruházás magasabb, a magas termelési hatékonyság és a kiváló termékminőség jelentős hosszú távú költséghatékonyságot eredményez.

3. kérdés: Mik a finom kapus formaalapok előnyei a hagyományos formákkal szemben?

A3: A hagyományos formákkal összehasonlítva a finom kapus formaalapok olyan előnyöket kínálnak, mint a nagyobb termékpontosság, jobb felületminőség, nagyobb gyártási hatékonyság és magasabb fokú automatizálás. A tűszelepes melegcsatornás rendszer hatékonyan elkerüli a termékhibákat, csökkenti az utófeldolgozási lépéseket, javítja az anyagfelhasználást, így különösen alkalmas nagy volumenű, jó minőségű gyártási igényekre.
