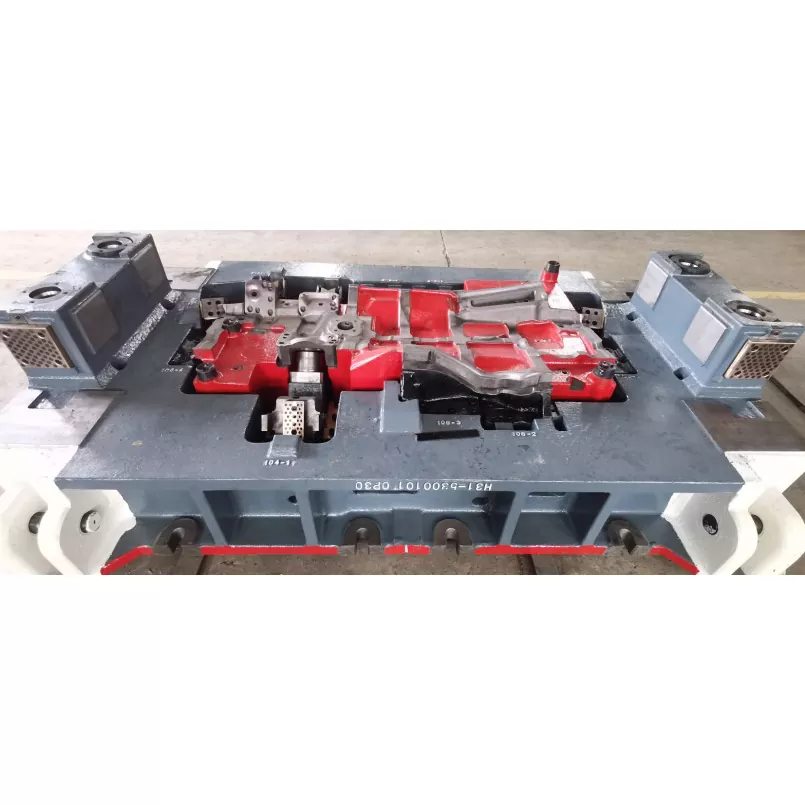

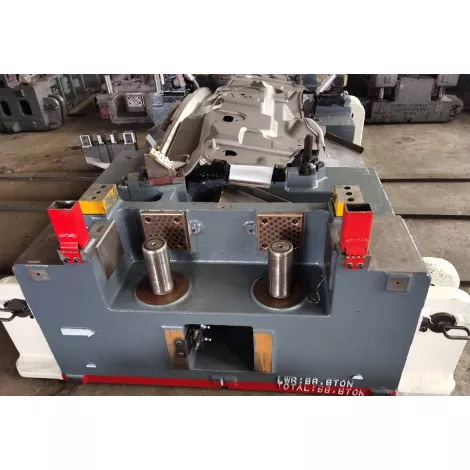

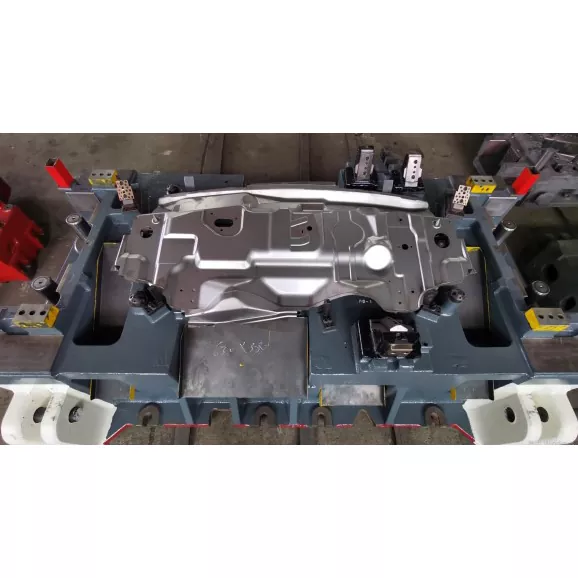

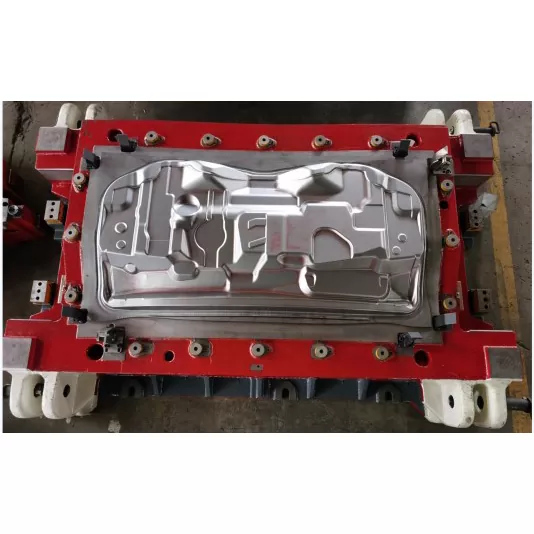

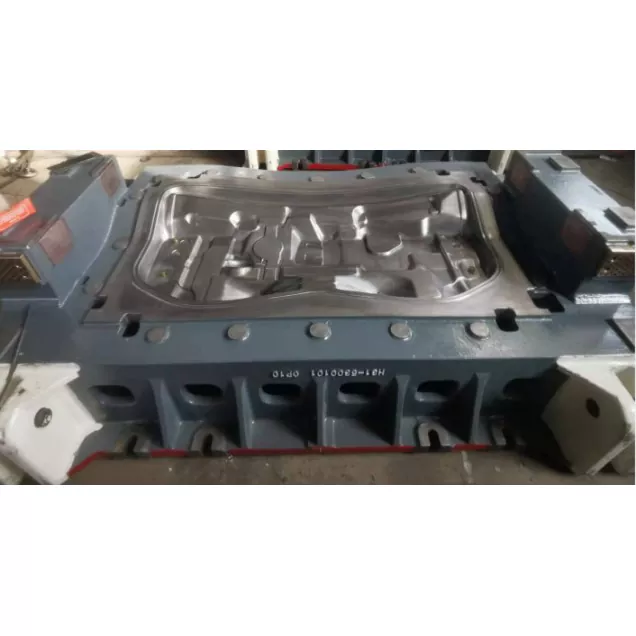

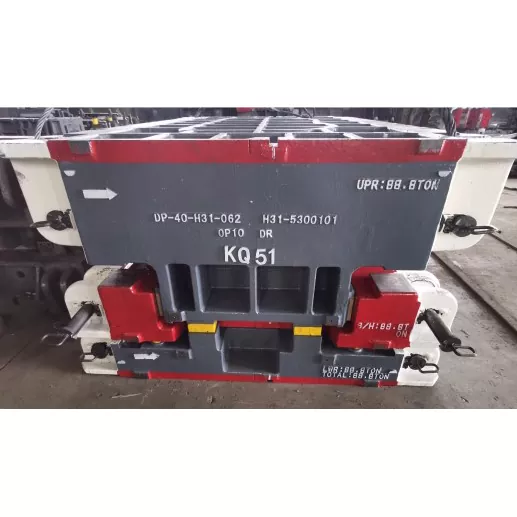

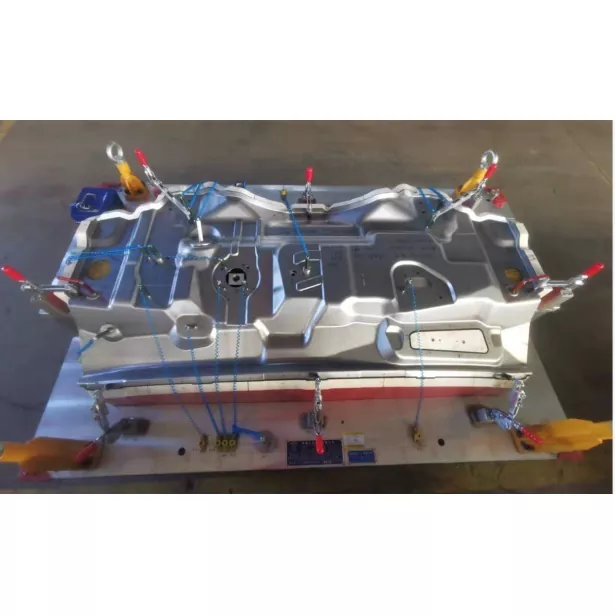

Autóipari elülső panel-szerelvény bélyegző szerszámok

A SIKAIDA Automotive Front Panel Assembly Stamping Dies független fejlesztésű, csúcsminőségű precíziós berendezés, amely alkalmas előlap-szerelvények tömeggyártására. Az összetett szerkezet és az előlap-szerelvény (nagy karosszériaelemek) magas követelményeihez igazodva a matrica fejlett technológiákat integrál a kulcsfontosságú gyártási kihívások megoldására. A gyár professzionális berendezésekkel és elkötelezett csapattal van felszerelve annak érdekében, hogy a szerszám minősége megfeleljen a szabványoknak.

Termék részletek

1. Nagy test panel szerkezet kialakítása

Az anyagáramlás és nyújtás precíz szabályozása, kulcsfontosságú méretpontosság ±0,1 mm-en belül, síksági hiba ≤0,15 mm/m; a mélyhúzó területeken több menetes progresszív formázást alkalmaznak az anyaghibák elkerülése és a hozam javítása érdekében.

2. Komplex ívelt felületformáló technológia

Az autóipari előlap-szerelvény-bélyegző szerszámok hiperboloid formázást és állítható profilszerkezetet használnak. CAE elemzéssel és folyamatoptimalizálással kombinálva megoldja az olyan problémákat, mint a gyűrődés és a repedés, ±0,05 mm-es felületi pontosság érhető el, biztosítva a kompatibilitást a szomszédos alkatrészekkel.

3. Integrált merevítő gerenda kialakítás

Az előlap és a merevítő gerenda osztott üreges technológiával van integrálva, alkalmazkodva a nagy szilárdságú anyagokhoz és biztosítva az erősítő gerenda geometriai pontosságát (egyenesség ≤0,1mm/m, párhuzamosság ≤0,15mm).

4. Többkomponensű integrált formázás

Több folyamat integrálva van, egyetlen bélyegzési művelettel befejezve a többkomponensű formázást; A moduláris felépítés és a gyors szerszámcsere alkalmazkodik a több specifikációjú gyártáshoz, 80%-nál nagyobb anyagfelhasználási arányt ér el, és javítja a gyártási hatékonyságot.

5. Nagy pontosságú és biztonsági teljesítmény

A nagy pontosságú vezetés és a nyomás-visszacsatolás szabályozása biztosítja a kritikus furatok pontosságát ±0,05 mm-en belül; Az optimalizált szerkezeti kialakítás biztosítja a tervezett deformációt az ütközések során, garantálva az utasok biztonságát.

6. Intelligens folyamatvezérlés és optimalizálás

Az Automotive Front Panel Assembly Stamping Dies CAE szoftvert használ az optimalizált tervezéshez, háromhurkos vezérlőt és intelligens felügyeleti rendszert alkalmazva az alakítás állapotának valós időben történő figyelésére, biztosítva a termék stabil minőségét.

Termékjellemzők és alkalmazások

1. Személygépjárművek: Biztosítja a karosszéria merevségét és ütközésbiztonságát, megfelel a külső tömítési követelményeknek;

2. Haszonjárművek: Ellenáll a nagy igénybevételnek kitett ütéseknek, biztosítva a szerkezeti megbízhatóságot és tartósságot;

3. SUV-k/terepjárók: alkalmazkodik a nagy motorterekhez, fokozza az első védelmet;

4. Elektromos járművek: alkalmazkodik a különleges követelményekhez, mint például az akkumulátorcsomagokhoz és a hűtőcsatornákhoz, miközben figyelembe veszi a könnyű kialakítást is;

5. Versenyautók/Teljesítményautók: Megfelel az aerodinamikai, könnyű súlyú és nagy merevségi követelményeknek;

6. Teherautók/Buszok: Alkalmazkodik a nagyméretű járművekhez, biztosítva a teherbírást és az ütközésbiztonságot.

A gyártási folyamat bemutatása

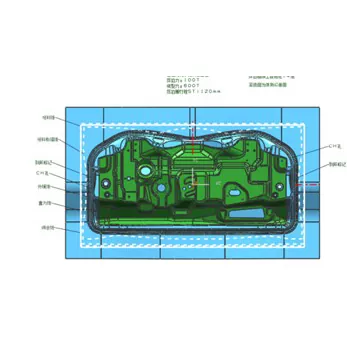

1. Terméktervezés és -elemzés

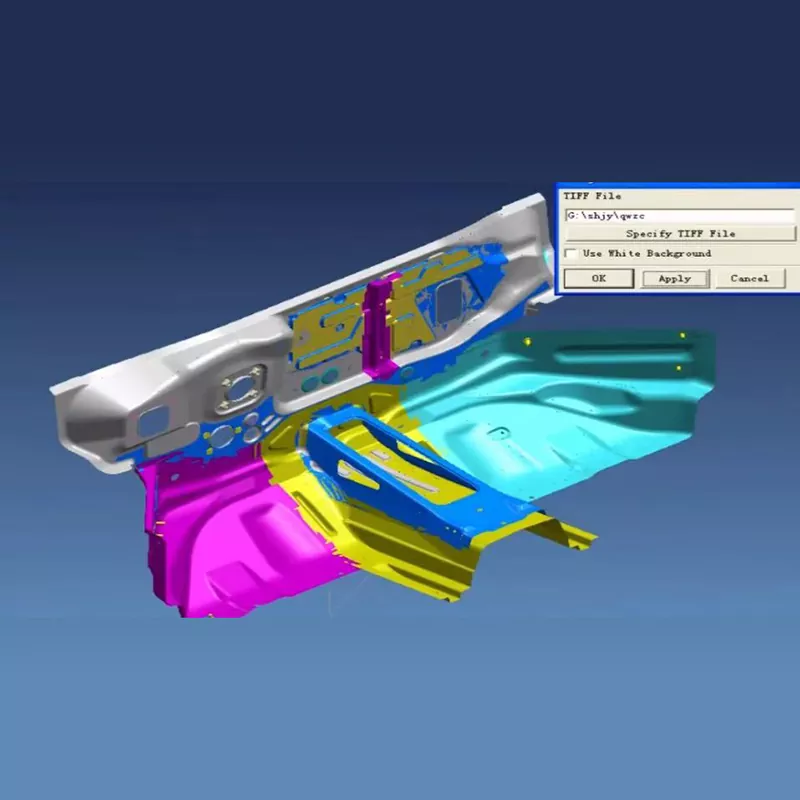

Professzionális szoftvereket használnak az alakíthatóság elemzésére és a folyamatoptimalizálásra, hogy meghatározzák az optimális paramétereket, kiegyensúlyozva a biztonságot és az összeszerelési pontosságot.

2. Formaszerkezet tervezése

Teljes 3D-s tervezés, moduláris felépítés, egyszerű karbantartás, automatizált gyártáshoz és robotizált működéshez igazítható.

3. Anyag kiválasztása és előkészítése

- Munkarészek: nagy keménységű öntőacél van kiválasztva, speciális ötvözetet használva a mélyhúzó területeken;

- Formaalap/Szabvány alkatrészek: A szilárdság és a pontosság biztosítása érdekében kiváló minőségű acélt választottak;

- Felületkezelés: Nitridelés, kemény krómozás stb. a súrlódás és a tapadás csökkentése érdekében.

4. Precíziós megmunkálási folyamat

A durva megmunkálás lehetővé teszi a simítási megmunkálási ráhagyást. A simítás csúcsminőségű berendezéssel történik, felületerősítő kezelés után Ra0,2 felületi érdesség, ±0,01 mm furatpozíció pontosság és ≥HV950 keménység elérése.

5. Összeszerelés és hibakeresés

A precíziós összeszerelés, a gépi paraméterek hibakeresése, az első darabos ellenőrzés és a kötegelt próbagyártás biztosítja a forma stabilitását és megbízhatóságát.

Fejlesztési trendek

1. Könnyű és nagy szilárdságú: Alkalmazkodás új anyagokhoz és fejlett eljárások alkalmazása, a könnyű súly és a biztonság egyensúlya;

2. Precíziós és biztonsági optimalizálás: A mikron szintű pontosság felé történő fejlesztés, az online észlelés és az ütközésoptimalizálás erősítése;

3. Rugalmas gyártás: Gyors formacsere (≤15 perc), többfajta, kis tételes gyártáshoz is igazítható;

4. Digitális hibakeresés: digitális ikerpárok kombinálása a fejlesztési ciklusok több mint 30%-kal történő lerövidítésére;

5. Zöld gyártás: Környezetbarát és energiatakarékos, alkalmazkodik az új energiahordozó járművek igényeihez.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak általában az autóipari elülső panelek bélyegzőszerszámaihoz?

A1: A munkadarabok főként nagy keménységű öntőacélokat használnak, például SKD11, Cr12MoV és DC53. Mélyhúzó alakító alkatrészekhez és erősítő gerendaformázó területekhez porkohászati ​​gyorsacélt vagy cementált keményfémet használnak. A formakeret szerkezeti acélokat, például 45-ös acélt és Q235-öt, a szabványos részek, például a vezetőoszlopok és a vezetőhüvelyek pedig GCr15 csapágyacélt használnak. A nagy igénybevételt jelentő íves formázófelületeknél esetenként kerámia vagy gyémánt bevonóanyagokat használnak a forma kopásállóságának és élettartamának biztosítására.

2. kérdés: Milyen hosszú a gyártási ciklus az autó első homloklemez-összeszerelő formáknál?

A2: Az elülső homloklemez-szerelvény összetettségétől és pontosságától függően a gyártási ciklus jellemzően 16-24 hét. A szabványos elülső homloklemez összeszerelési formák körülbelül 16 hetet vesznek igénybe, az összetett ívelt elülső homloklemez formák 20 hetet, az ultranagy vagy könnyű elülső homloklemez összeszerelési formák pedig több mint 24 hetet igényelhetnek. A konkrét ciklus az elülső homloklemez szerkezetének összetettségétől, az ívelt felület kialakításának nehézségétől és az ütközésbiztonsági követelményektől függ.

Q3: Mennyi a formák élettartama?

A3: Normál használati és karbantartási körülmények között az elülső homloklemez-szerelvény sajtolóformáinak élettartama elérheti a 300 000 ciklust. A kiváló minőségű anyagok kiválasztása, a megfelelő hőkezelés és a precíziós megmunkálás révén egyes formák élettartama elérheti az 500 000 ciklust. A nagy kopásnak örvendő területek, mint például a mélyhúzott alakítási területek, a merevítő gerendaképző felületek és az ívelt felületek rendszeres karbantartást és cserét igényelnek a termékminőség és az alakítási stabilitás biztosítása érdekében.

4. kérdés: Hogyan garantálható az elülső homloklemez-szerelvény pontossága és biztonsági teljesítménye?

A4: A formázási folyamatparaméterek CAE elemzéssel történő optimalizálásával, nagy pontosságú vezetőrendszer alkalmazásával, az anyag visszarugózásának és vastagságeloszlásának szabályozásával, valamint a formázási pontosság rendszeres ellenőrzésével és fenntartásával az előlap-szerelvény méretpontossága ±0,1 mm-en belül szabályozható, az illeszkedő felületek síksága pedig elérheti a 0,15 mm/mm-t. Ezzel egyidejűleg az ésszerű szerkezeti tervezés és hőkezelési folyamat biztosítja, hogy az elülső panel megfelelő szerkezeti szilárdsággal és ütközésbiztonsági teljesítménnyel rendelkezzen.

5. kérdés: Melyek a kulcsfontosságú ellenőrzési pontok az autóipari elülső panel-szerelvény-bélyegző szerszámok gyártási folyamatában?

A5: Az előlap-összeszerelő szerszámok gyártása során a legfontosabb ellenőrzési pontok a következők: ① Nagy fedőfelületi profilok precíz megmunkálása a síkság és a felületi pontosság biztosítása érdekében; ② A gerendaszerkezetek alakítási minőségének erősítése a helyzet és szilárdság biztosítása érdekében; ③ Összetett ívelt felületek anyagáramlásának szabályozása a hibák kialakulásának elkerülése érdekében; ④ A rögzítőfuratok precíziós megmunkálása a szerelési pontosság biztosítása érdekében; ⑤ Hőkezelési folyamat a keménység és a szívósság biztosítása érdekében. Minden egyes ellenőrzési pont szigorú minőség-ellenőrzést és folyamatellenőrzést igényel, különösen a nagy burkolatképzés és az összetett ívelt felületi struktúrák precíz ellenőrzése.
