Autóipari oldalpanel belső szerelvény bélyegző szerszámok

A SIKAIDA autóipari oldalpanel belső szerelvények sajtolószerszámai nagy, nagy pontosságú szerszámrendszerek, amelyeket az oldallap belső panelek fémlemezből történő bélyegzésére használnak. A fehér karosszéria-gyártás fő vágószerszámai, és széles körben használják a személy- és haszongépjárművek gyártásában. Ez a termék több sajtolási folyamatot integrál az oldalsó panel belső panel egy darabból történő öntéséhez, biztosítva a gyártás hatékonyságát és konzisztenciáját. Kínában található gyárunk fejlett berendezésekkel és professzionális csapattal garantálja a stabil és kiváló minőségű szerszámgyártást.

Részletes termékjellemzők

1. Nagy és összetett szerkezet

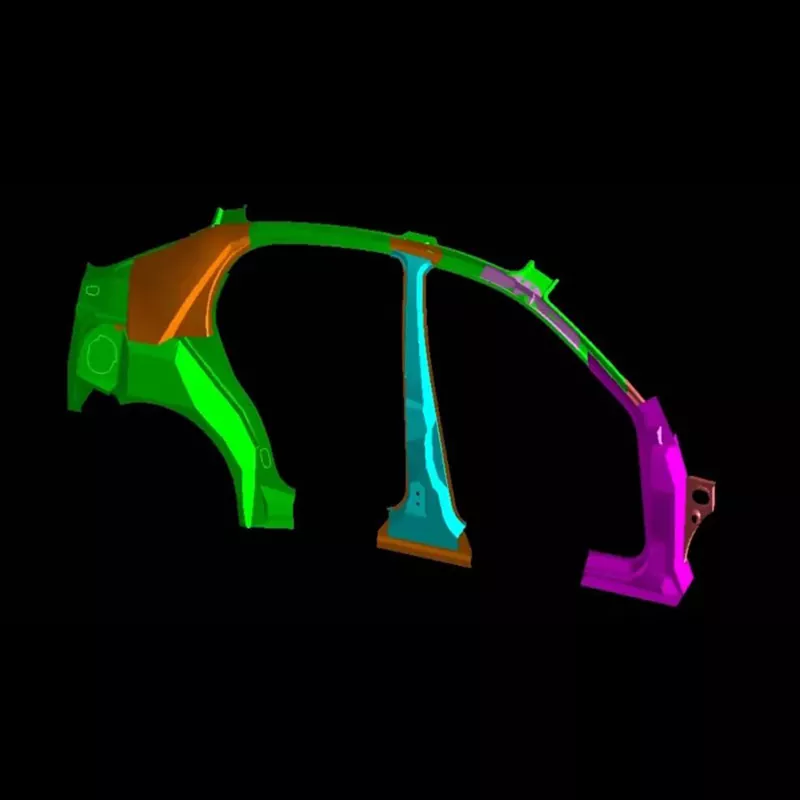

Az oldalsó panel belső panele nagy méretű (több mint 800 mm hosszú és több mint 600 mm széles), és összetett formájú, több elem kialakítását igényli. A SIKAIDA autóipari oldalpanel belső szerelvények sajtolószerszámai nagy felületi pontossággal, több szabad formájú felülettel és racionális szerkezeti kialakítással rendelkeznek, amely megoldja az egyenetlen erőeloszlás problémáját nagy fémlemezek sajtolása során.

2. Nagy pontosságú és magas minőségi követelmények

Külső elemként az oldalsó panel belső paneljének karcolásoktól, ráncoktól és egyéb hibáktól mentesnek kell lennie. A SIKAIDA szigorúan ellenőrzi az öntőforma pontosságát, Ra0,4 μm vagy annál nagyobb felületi érdesség elérését, amely megfelel a magas minőségi gyártási követelményeknek.

3. Többfolyamatos integráció

Az autóipari oldalpanel belső szerelvény bélyegző szerszámai integrált többállomásos kialakítást alkalmaznak, amely lehetővé teszi több folyamat, például mélyhúzás és vágás egy műveletben történő végrehajtását, javítva a hatékonyságot. Az intelligens gyártás elérése érdekében szükség szerint automatizált szállítási és online ellenőrzési funkciók is hozzáadhatók.

4. Precíziós vezető- és kiegyensúlyozó rendszer

Precíziós vezető-, kiegyensúlyozó- és nyomórendszerrel felszerelt, egyenletes erőeloszlást biztosít a lemezbélyegzés során, elkerülve a termékhibákat és javítja a hozamot.

5. Speciális szerkezeti tervezés

A szegmentált sajtolószerszám és a gyorsan cserélhető szerszámszerkezet felhasználásával kompatibilis olyan új anyagokkal, mint a nagy szilárdságú acél és alumíniumötvözetek, így megoldja a formázási kihívásokat és bővíti alkalmazási körét.

A termék fő jellemzői

1. Nagy merevség: A nagy szilárdságú anyagok használata stabilitást biztosít a nagy tonnás sajtolásnál és meghosszabbítja az élettartamot.

2. Precíziós vezetés: A nagy pontosságú vezetőoszlop és vezetőhüvely-rendszer biztosítja a bélyegzés pozicionálását és a termék pontosságát.

3. Intelligens felügyelet: Az integrált érzékelők valós idejű megfigyelést és előrejelző karbantartást tesznek lehetővé.

4. Gyors szerszámcsere: A moduláris felépítés lerövidíti a szerszámcsere idejét, és alkalmazkodik a többfajta gyártáshoz.

Alkalmazási forgatókönyvek

Az autóipari oldalpanel belső szerelvények bélyegzőszerszámait elsősorban a személygépkocsik és haszongépjárművek karosszériájának gyártásában használják, és a fehér karosszéria alapformáiként szolgálnak, és elismerik a hazai és nemzetközi vásárlók körében. Professzionális beszállítóként a SICAIDA testreszabott megoldásokat tud nyújtani a különböző járműmodellek igényeinek kielégítésére.

Gyártási folyamat

1. Termékelemzés és folyamattervezés

A formálhatósági elemzéshez és folyamattervezéshez professzionális szoftvert használva előre látja és megoldja a lehetséges problémákat.

2. Formatervezés

A teljes 3D-s tervezőszoftverek, például az UG és a CATIA segítségével az aprólékos részleteket finomítjuk, hogy biztosítsák az öntőforma pontosságát és racionalitását.

3. Anyagválasztás

Az autóipari oldalpanel belső szerelvénybélyegző szerszámkerete nagy szilárdságú öntöttvasból vagy hegesztett acéllemezekből készül. A fő alkatrészek kopásálló és nagy nyomószilárdságú szerszámacélt használnak a formaminőség garantálása érdekében.

4. Precíziós megmunkálás

A durva megmunkálás, a finom megmunkálás, a speciális megmunkálás és a kézi polírozás biztosítja az öntőforma pontosságát és a megjelenés minőségét.

5. Összeállítás és hibakeresés (T0 próbaformázás)

Az összeszerelés után az öntőformát a gépen tesztelik, és a folyamatparamétereket beállítják és optimalizálják a minta minősítéséig.

Fejlesztési trendek:

1. Ultra-nagy integrált fröccsöntés: Az integrált oldalpanel belső panelek trendjéhez igazodva egyetlen formakészlet több mint 200 tonnát nyomhat.

2. Alkalmazkodás az új anyagok felhasználásához: Az optimalizált tervezés és anyagválasztás alkalmazkodik az új anyagok formázási jellemzőihez, hogy megfeleljen az autók könnyű és nagy szilárdsági követelményeinek.

3. Intelligens gyártás és digitalizálás: A beépített érzékelők valós idejű monitorozást tesznek lehetővé digitális ikertechnológiával kombinálva, lerövidítve a fejlesztési ciklust és csökkentve a költségeket.

4. Additív gyártási (3D nyomtatási) alkalmazások

Az autóipari oldalpanel belső szerelvénybélyegzői 3D nyomtatási technológiát használnak összetett szerkezetek létrehozására, javítva a gyártás hatékonyságát és a termékminőséget.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak jellemzően az autóipari oldallapok belső szerelvényei bélyegző szerszámaiban?

A1: A formaalap általában nagy szilárdságú öntöttvas (például HT300, gömbgrafitos öntöttvas) vagy hegesztett acéllemez szerkezeteket használ. Az olyan kulcsfontosságú alkatrészek, mint az üregek és a magok, magas széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, DC53 stb.) használnak, ami nagy kopásállóságot és nagy nyomószilárdságot kínál.

2. kérdés: Mennyi ideig tart az autóipari oldalpanel belső szerelvények bélyegzőszerszámainak gyártási ciklusa?

A2: Az autóipari oldalpanel belső szerelvénybélyegzői a technológia, a tapasztalat és a kivitelezés csúcspontját jelentik. Integrálják a gépészeti tervezést, az anyagtudományt, a plaszticitás mechanikáját és a precíziós gyártást. Fejlesztési ciklusuk hosszú (általában 8-15 hónap) és költséges (millió-tízmillió RMB-t ér el), így kulcsfontosságú etalonként szolgálnak egy szerszámgyártó cég átfogó erejének mérésére. Ahogy az autók felépítményei a könnyű, nagy szilárdságú és intelligens kialakítás felé fejlődnek, a formákkal szemben támasztott műszaki követelmények tovább nőnek.
