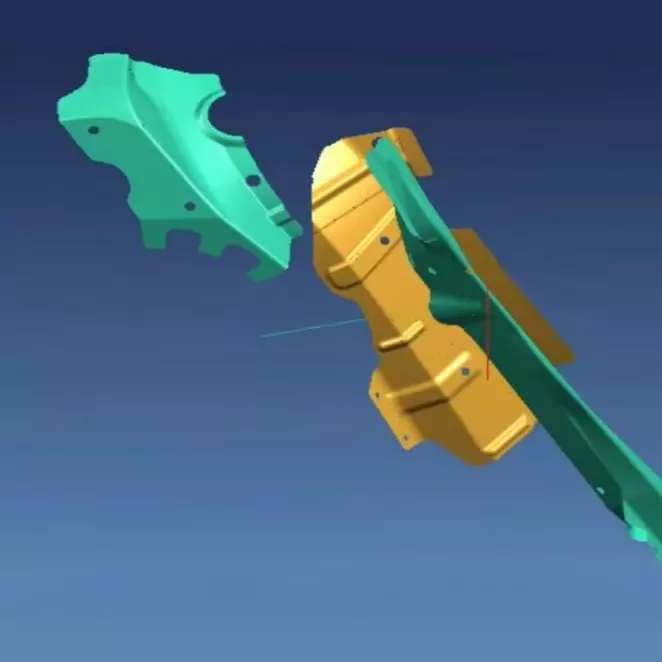

Autóipari kisméretű erősítőlemezes bélyegző szerszámok

A SIKAIDA Automotive kisméretű merevítőlemezes bélyegzőszerszámok nagy pontosságú, nagy tartósságú berendezések, amelyeket kifejezetten az autók karosszéria-erősítőlemez-alkatrészeihez terveztek. A fejlett bélyegzési technológiát és a precíziós tervezést ötvözik, hogy megfeleljenek az autóipar szigorú követelményeinek. Professzionális gyárként a SIKAIDA szigorúan ellenőrzi a gyártás minőségét a stabil szerszámteljesítmény és a hosszú élettartam biztosítása érdekében.

A termék fő jellemzői:

1. Nagy pontosságú és összetett formázás: Az autóipari kisméretű erősítőlemezes sajtolószerszámok összetett formájúak. A SIKAIDA professzionális szoftvereket használ a precíz számításokhoz, hogy biztosítsa az alkatrész méretpontosságának ±0,1 mm-en belüli ellenőrzését, megfelelve a karosszériaelemek követelményeinek.

2. Nagy szilárdság és tartósság: Az autóipari kis merevítőlemezes sajtolószerszámok üregei és magjai nagy keménységű öntőacélból, például SKD11 és Cr12MoV, hőkezelés után HRC48-52 keménységet érnek el. Élettartamuk meghaladja az 500 000 ciklust, csökkentve az ügyfelek csereköltségeit.

3. Többfolyamatos integrált tervezés: A több mechanizmus integrálása lehetővé teszi a többfolyamatos kompozit alakítást, beleértve a sajtolást és hajlítást, az alkatrészfeldolgozás egy lépésben történő befejezését, javítva a hatékonyságot és csökkentve a költségeket.

4. Precíziós vezető- és kiegyensúlyozó rendszer: Precíziós vezető- és ütközőeszközökkel van felszerelve, biztosítva a felső és alsó szerszámok pontos beállítását, csökkentve a kopást és javítva a termékminőség stabilitását.

5. Intelligens egymásba ágyazás és optimalizálás: A CAE szoftverrel kombinálva a beágyazás optimalizálása érdekében az anyagfelhasználás eléri a 85%-ot, csökkenti a formázási hibákat és biztosítja a magas termékhozamot.

Termék alkalmazások

1. Ajtópanel-erősítő rendszer: Növeli az ajtó szilárdságát, javítja az ütésállóságot és védi az utasok biztonságát;

2. Padlóerősítő szerkezet: Javítja a karosszéria merevségét és biztosítja a vezetési stabilitást;

3. Oszloperősítő alkatrészek: Optimalizálja az ütközési energiaátvitelt és csökkenti a test deformációját;

4. Műszerfal keret: Támogatja a műszerfalat és biztosítja a beszerelés pontosságát;

5. Üléserősítő keret: Javítja az ülés stabilitását és az ütközésvédelmi képességeket.

Gyártási folyamat

1. Terméktervezés és -elemzés

Az Automotive Small Reinforcing Plate Stamping Dies professzionális szoftvereket használ az alakíthatóság elemzésére és a folyamatok optimalizálására, az alakítási problémák előrejelzésére és megoldására az optimális megoldás meghatározásához.

2. Formaszerkezet tervezése

A teljes tervezési folyamatot 3D tervezőszoftverrel fejezik be az ésszerű formaszerkezet és a kényelmes karbantartás biztosítása érdekében.

3. Anyag kiválasztása és előkészítése

- Munkarészek: A kopásállóság és az ütésállóság biztosítása érdekében a nagy keménységű öntőacélt választották ki;

- Formaváz: Szerkezeti acélt használnak hőkezelés után a szerkezeti stabilitás biztosítása érdekében;

- Szabványos alkatrészek: A csapágyacél a pontosság és a tartósság biztosítása érdekében.

4. Precíziós megmunkálási folyamat

- Durva megmunkálás: Az alapfelület és az üreg megmunkálására portálmarógépet használnak, hagyva a simítást.

- Befejező megmunkálás: CNC megmunkálást, huzalvágást és egyéb folyamatokat alkalmaznak annak biztosítására, hogy a pontosság és a felületi érdesség megfeleljen a szabványoknak.

- Felületkezelés: Nitridálást, bevonatot és egyéb eljárásokat alkalmaznak a keménység és a kopásállóság javítására, ezzel biztosítva a minőséget.

5. Összeszerelés és hibakeresés

A precíziós összeszerelés után a formát a gépen tesztelik. Az első darabos ellenőrzést és a kötegelt próbagyártást végzik a formastabilitás és megbízhatóság biztosítása érdekében.

Fejlesztési trendek

1. Könnyű és nagy szilárdságú integráció: Új anyagokhoz való alkalmazkodás összetett szerkezetek integrált öntéséhez.

2. Precízió és intelligencia: A mikron szintű pontosság felé fejlődik, integrálja az intelligens felügyeleti és önoptimalizáló funkciókat.

3. Gyors formacsere és rugalmasság: Gyors formacsere mechanizmus elfogadása, a formacsere ideje ≤ 15 perc.

4. Digitalizálás és virtuális hibakeresés: A digitális iker technológia kombinálása a fejlesztési ciklus több mint 30%-os lerövidítésére.

5. Zöld gyártás: Környezetbarát anyagok felhasználásával és energiatakarékos kialakítással a forma teljesen újrahasznosítható.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak jellemzően az autóipari kisméretű erősítőlemezes bélyegzőszerszámokhoz?

A1: A munkadarabok elsősorban nagy keménységű öntőacélokat használnak, például SKD11, Cr12MoV és DC53. A formakeret szerkezeti acélokat, például 45-ös acélt és Q235-öt használ. A szabványos alkatrészek, például a vezetőoszlopok és a vezetőperselyek GCr15 csapágyacélt használnak, hogy biztosítsák a forma szilárdságát, keménységét és tartósságát.

2. kérdés: Milyen hosszú a gyártási ciklus az autóipari kisméretű erősítőlemez-formák esetében?

A2: A forma összetettségétől és pontosságától függően a gyártási ciklus jellemzően 8-16 hét. Az egyszerű formák körülbelül 8 hetet vesznek igénybe, a közepes bonyolultságú formák körülbelül 12 hetet, a nagy pontosságú összetett formák pedig több mint 16 hetet igényelhetnek. Az adott ciklus a termék tervezésétől, a feldolgozási technológiától és a hibakeresési időtől függ.

3. kérdés: Mennyi az autóipari kisméretű erősítőlemezes bélyegző szerszámok élettartama?

A3: Normál használati és karbantartási körülmények között a kis erősítőlemezes sajtolószerszámok élettartama elérheti az 500 000 ciklust. A kiváló minőségű anyagválasztás, a megfelelő hőkezelés és a precíziós megmunkálás révén egyes szerszámok élettartama elérheti az 1 millió ciklust. A rendszeres karbantartás és a megfelelő tárolás jelentősen meghosszabbíthatja a formák élettartamát.

Q4: Hogyan biztosítható a bélyegzett termékek pontossága?

A4: A folyamatparaméterek CAE-analízissel történő optimalizálásával, nagy pontosságú vezérlőrendszer alkalmazásával, az anyagok visszafutásának vezérlésével, valamint a formák pontosságának rendszeres ellenőrzésével és fenntartásával a termékek méretpontossága ±0,1 mm-en belül szabályozható, biztosítva a termék stabil és megbízható minőségét.
