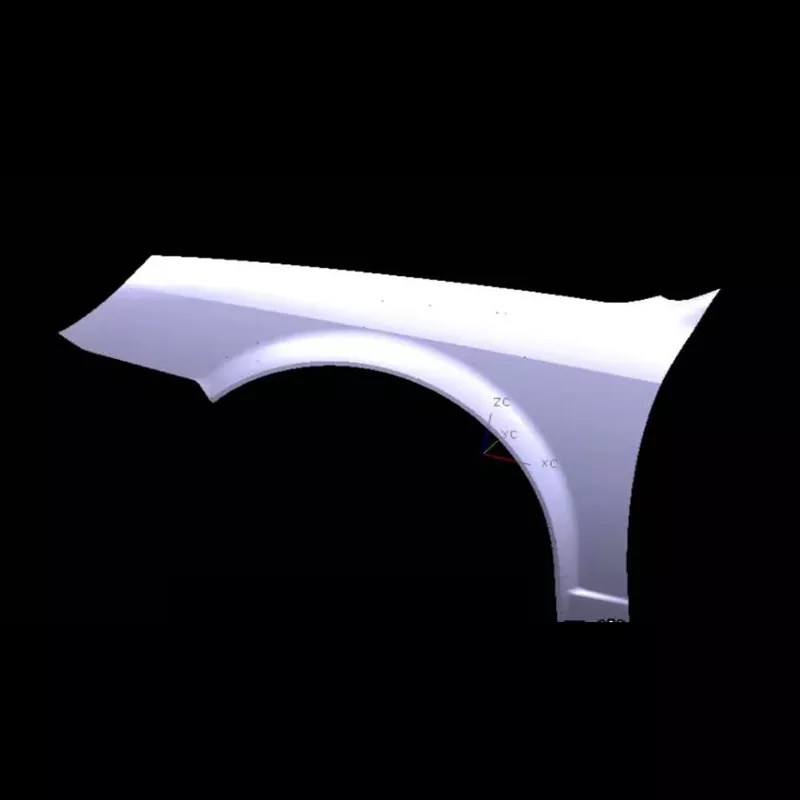

Autóipari bal sárvédő bélyegző szerszám

A SIKAIDA autóipari bal sárvédő sajtoló szerszáma egy nagy, nagy pontosságú szerszám a bal sárvédő panelek bélyegzésére, amely összetett ívelt felületek kialakítását és élszalagozást igényel. Kína vezető autóipari sajtolószerszám-gyártójaként a SIKAIDA kiterjedt kutatás-fejlesztési és gyártási tapasztalattal, vezető terméktechnológiával rendelkezik, és megbízható szerszámmegoldásokat kínál a globális autógyártóknak.

Termék részletek

1. Nagy és összetett szerkezet

Ez az autóipari bal sárvédő bélyegző szerszám nagy méretű (több mint 800 mm hosszú és több mint 500 mm széles), összetett felületekkel, különféle ívelt felületek kialakítását és élszalagozási jellemzőket igényel, rendkívül nagy pontosságot követelve. A SIKAIDA fejlett tervezési és feldolgozási technológiájával tökéletesen alkalmazkodik a különböző járműmodellek stílusigényeihez.

2. Nagy pontosságú és magasfényű követelmények

A bal sárvédő szabad felület, és felületi hibáktól mentesnek kell lennie; ezért a szerszám felületi érdességének Ra0 alatt kell lennie.4. A SIKAIDA szigorúan ellenőrzi a gyártás minden egyes szakaszát, hogy biztosítsa a szerszám pontosságát és a bélyegzett alkatrészek megjelenési minőségét.

3. Összetett formázási folyamat

Az autóipari bal sárvédő bélyegző szerszám több folyamatot integrál, például rajzolást, vágást és lyukasztást, és kompatibilis az egylépcsős húzási és hidroformázó folyamatokkal. A SIKAIDA optimalizálja a folyamatelrendezést a költségek hatékony csökkentése és a hatékonyság növelése érdekében.

4. Komplex alakítórendszer

A bal oldali sárvédő negatív szöge és alámetszett szerkezete érdekében a matrica olyan összetett mechanizmusokkal van felszerelve, mint a csúszkák és ékek, és ésszerű húzóperemekkel és szellőzőrendszerrel kombinálva a hibák kialakulásának elkerülése és a hozam növelése érdekében.

5. Precíziós irányító és pozícionáló rendszer

A nagy pontosságú vezetőelemek biztosítják a felső és az alsó matricák pontos beállítását, a kifinomult pozicionáló eszköz pedig a fémlemez pontos pozicionálását, javítva a bélyegzés pontosságát és a szerszám élettartamát.

Termékjellemzők és alkalmazások

Ez az Automotive Left Fender Stamping Die különféle autóipari bal sárvédők gyártására alkalmas, aerodinamikailag áramvonalas formákat hozva létre. Különféle anyagokkal, például acéllal és alumíniumötvözetekkel kompatibilis. Professzionális beszállítóként a SIKAIDA testreszabott szolgáltatásokat kínál a különböző járműmodellek igényeinek kielégítésére.

A gyártási folyamat bemutatása

1. Termékelemzés és CAE-szimuláció

A CAE szimulációt olyan szoftverek segítségével hajtják végre, mint az AutoForm, hogy előre jelezzék és megoldják a hibákat, például a repedést és a gyűrődést, biztosítva a formatervezés és a gyártás minőségét.

2. Formatervezés

A teljes 3D-s tervezés UG és CATIA szoftverrel történik az alkatrészek részleteinek finomítása érdekében, ésszerű formaszerkezetet és megbízható működést biztosítva.

3. Anyagválasztás

Az Automotive Left Fender Stamping Die alapja kiváló minőségű acélokból, például 45-ös acélból és 42CrMo-ból készül, míg a munkadarabok speciális acélokat, például Cr12MoV-t használnak, biztosítva a nagy keménységet és a kopásállóságot, amely alkalmas hosszú távú, nagy intenzitású bélyegzésre.

4. Precíziós megmunkálás

Speciális megmunkálási eljárások, beleértve a nagyolást, a nagy sebességű CNC-simítást, a huzalvágást és a finompolírozást, valamint az edzést és a megeresztést (HRC48-52 keménység), megfelelnek a precíziós és felületi érdesség követelményeinek.

5. Összeállítás és hibakeresés (T0 próbaformázás)

Összeszerelés után a formát a gépen tesztelik. A folyamat paramétereit ismételten módosítják, és a formát optimalizálják, hogy biztosítsák a bélyegzett részek minősítését, és az öntőforma közvetlenül tömegesen gyártható legyen.

Fejlesztési trendek:

1. Ultra-könnyű integrált öntvény

A bal sárvédő a nagyobb méretek és az integrált kialakítás felé fejlődik. A SIKAIDA fejlett eljárásokat, például melegalakítást alkalmaz a nagy szilárdságú és könnyű súlyú követelményeknek megfelelő formák kifejlesztéséhez.

2. Intelligensítés és digitalizáció

Az érzékelők az Automotive Left Fender Stamping Diebe vannak beágyazva a valós idejű megfigyelés érdekében. A digitális ikertechnológiával kombinálva virtuális hibakeresés érhető el, lerövidítve a fejlesztési ciklust és javítva a próbaformázás sikerességi arányát.

3. Több anyagból és kompozitból készült öntés

Az olyan új anyagokhoz, mint az alumíniumötvözetek és a szénszálak alkalmazkodva a megfelelő kompozit öntési eljárásokat és formákat úgy fejlesztik ki, hogy megfeleljenek a különféle piaci igényeknek.

4. Additív gyártási alkalmazások

A 3D nyomtatási technológia alkalmazása összetett formakomponensek előállítására javítja a szerszám teljesítményét, lerövidíti a gyártási ciklusokat, és kiemeli az összetett szerkezetek gyártásának előnyeit.

A SIKAIDA autóipari bal sárvédő sajtoló szerszáma egy tipikus példa az autó karosszériaelem-formájára. 8-15 hónapos fejlesztési ciklusa és magas költsége rávilágít a cég erejére. Professzionális kínai gyártóként és beszállítóként a SIKAIDA lépést fog tartani az iparági trendekkel, folyamatosan optimalizálja termékeit, és kiváló minőségű szerszámmegoldásokat kínál a globális ügyfelek számára.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak jellemzően az autóipari bal sárvédők sajtoló szerszámaiban?

A1: A formaalap általában kiváló minőségű szénszerkezeti acélt (például 45-ös acél) vagy ötvözött szerkezeti acélt (például 42CrMo) használ. A munkadarabok (profilok, vágóélek) nagy széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, SKD11) vagy porkohászati ​​acélt (például CPM-D2) használnak a nagy keménység, kopásállóság és jó szívósság biztosítása érdekében.

2. kérdés: Milyen hosszú az autóipari bal oldali sárvédő bélyegző szerszámok gyártási ciklusa?

2. válasz: Az autók bal sárvédőjéhez használt bélyegzőszerszámok fejlesztési ciklusa hosszú (általában 8-15 hónap), a költségek pedig magasak (millió-tízmillió RMB-t is elérnek), így kulcsfontosságú mércét jelent a matricagyártó cégek átfogó erejének mérésében. Ahogy az autók az intelligencia, a villamosítás és a könnyű súly felé fejlődnek, a vágószerszámaikkal szemben támasztott műszaki követelmények tovább nőnek.
