Gépjármű csomagtérfedél belső panel bélyegző szerszám

A SIKAIDA autóipari csomagtérfedél belső panel bélyegző szerszáma egy nagy, összetett és nagy pontosságú integrált öntőformarendszer, amelyet hidegen hengerelt acél, rozsdamentes acél, alumíniumötvözet és egyéb fémlemezek minősített csomagtérfedél belső panelekké történő bélyegzésére használnak. Ez nem egy öntőforma, hanem egy többállomásos progresszív vagy összetett formarendszer, amely egy műveletben képes az alakítási, vágási, lyukasztási és peremezési folyamatokat befejezni. Ez az autóipari karosszériaelem-formatechnológia mércéje, amely közvetlenül meghatározza a végtermék megjelenését, illeszkedését és szerkezeti teljesítményét.

A termék fő jellemzői

1. Nagy méret és összetett szerkezet

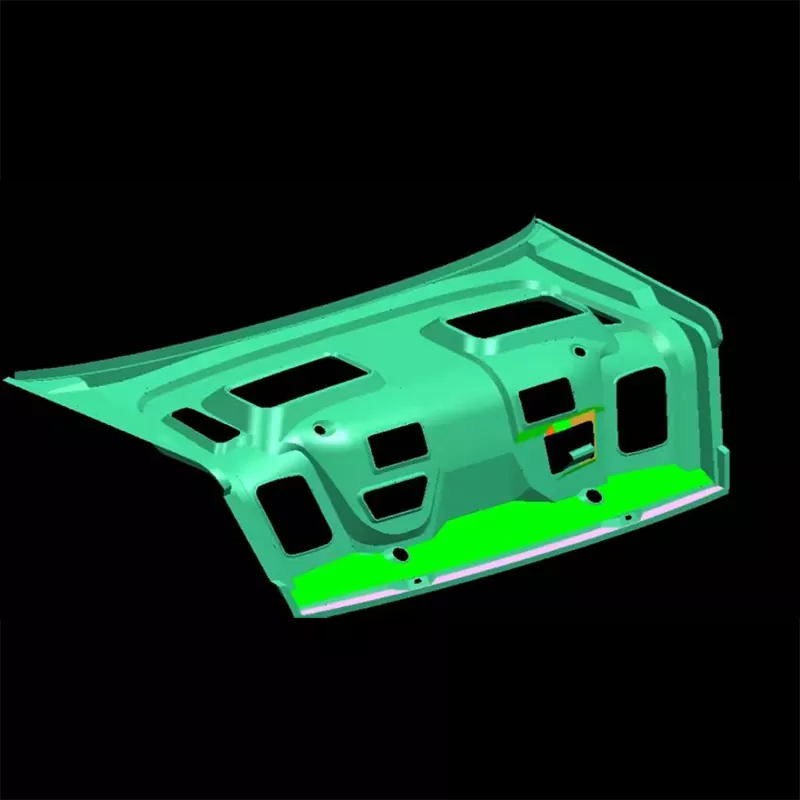

A csomagtérfedél belső panelei jellemzően több mint 1,2 méter hosszúak és 0,8-1,0 méter szélesek, összetett formájúak, beleértve a megerősítő bordákat, a rögzítőfuratokat és a karimás szerkezeteket. Az autóipari csomagtérfedél belső panel bélyegző szerszáma számos szabad formájú felületet és többállomásos folyamatos megmunkálást alkalmaz az összetett kontúrok precíz kialakítása érdekében.

2. Ultra-nagy pontosság és felületi minőség

Külső és szerkezeti elemként a csomagtartó belső panele nem igényel karcolásokat, ráncokat vagy repedéseket. A SIKAIDA öntőformák rendkívül sima felületekkel, egyenletes feszültségeloszlással és optimalizált anyagáramlással rendelkeznek, amelyet a nagy pontosságú megmunkálás és a fejlett felületkezelési technológiák biztosítanak.

3. Több anyag kompatibilitása

Különféle lemezanyagokkal, például hidegen hengerelt acéllal, horganyzott acéllal, rozsdamentes acéllal és alumíniumötvözetekkel kompatibilis, az öntőforma szerkezete a különböző anyagok alakítási teljesítményéhez és rugózási jellemzőihez van optimalizálva. Speciális helymeghatározó és felismerő rendszereket integrálhat a rugalmas gyártás érdekében.

4. Komplex alakítási mechanizmus és automatizálás

Számos negatív szög és alámetszett szerkezet esetén az Automotive Trunk Lid Inner Panel Stamping Die komplett ékkel, csúszkával és hidraulikus alakító mechanizmussal van felszerelve, automata adagolóval, precíz pozicionálással és stabil kirakodórendszerrel, lehetővé téve a megbízható, pilóta nélküli tömegtermelést.

5. Intelligens felügyelet és vezérlés

Az öntőforma nyomásérzékelőket, elmozdulásérzékelőket és hőmérséklet-szabályozókat integrál a fröccsöntési folyamat valós idejű nyomon követésére, a paraméterek önoptimalizálására és a minőségi nyomon követhetőségre, biztosítva a kötegelt termékek konzisztenciáját.

Alkalmazási területek

A SIKAIDA csomagtartó belső panel bélyegző szerszámait széles körben használják különféle személygépjárművekben és kapcsolódó területeken:

- Sedanok, ferdehátúak, SUV-k, MPV-k

- Új energetikai járművek (tisztán elektromos, plug-in hibrid, hibrid)

- Autóalkatrész gyártás

- Autóipari utángyártott javítási és cserepiac

A könnyű járművek fejlődésével egyre elterjedtebbé válik az alumíniumötvözetből készült csomagtartó belső panelek alkalmazása. Formatechnológiánk folyamatosan fejleszti, hogy alkalmazkodjon a magasabb anyag- és folyamatigényekhez.

Gyártási folyamat

1. Termékelemzés és CAE-szimuláció

Az Automotive Trunk Lid Inner Panel Stamping Die AutoForm és Dynaform szoftvereket használ az alakíthatósági elemzéshez, a visszarugaszkodás előrejelzéséhez és a vastagságeloszlás szimulációjához, hogy proaktívan elkerülje az olyan formázási hibákat, mint a repedés, gyűrődés és visszaugrás.

2. Formatervezés

Teljes 3D-s tervezés UG, CATIA és SolidWorks szoftverrel, amely kiterjed a felülettervezésre, az irányító-, kirakodó- és pozícionáló rendszerekre, az anyagtulajdonságok és a berendezés paramétereihez teljesen illeszkedve.

3. Anyagválasztás

- Munkadarabok: Cr12MoV, SKD11, W6Mo5Cr4V2 (nagy keménység, nagy kopásállóság)

- Alaptest: 45# acél, Q235 (nagy szilárdság, nagy merevség)

- Vezetőoszlopok és perselyek: Csapágyacél, SUJ2 (stabil precizitás)

4. Precíziós megmunkálás

- Nagyoló megmunkálás: portálmarás, huzal szikraforgácsolás

- Befejező megmunkálás: nagy sebességű CNC (pontosság ±0,01 mm), köszörülés, polírozás

- Speciális megmunkálás: Elektromos kisüléses megmunkálás (EDM), elektropolírozás

- Felületkezelés: Nitridálás, krómozás, DLC bevonat

5. Összeszerelés és T0 próbaforma

Az összeszerelés és az összes alkatrész precíziós tesztelése után próbaformázást és első darabos ellenőrzést végeznek. Folyamatos formamódosítást és optimalizálást végeznek a stabil tömegtermelés eléréséig.

Fejlesztési trendek

1. Könnyűsúlyozás és integrált fröccsöntés: Az alumíniumötvözetek és a nagy szilárdságú acél felhasználásával több alkatrészt egyetlen egységbe integrálnak, csökkentve az alkatrészek és a csatlakozási pontok számát.

2. Hőformázó és hidroformázó technológiák: Széles körben alkalmazzák a nagy szilárdságú anyagokhoz, a formák fejlett hőmérséklet-szabályozó rendszerekkel és magas hőmérsékletnek ellenálló anyagokkal vannak felszerelve, amelyek 500-900 ℃ alakítási hőmérsékletet érnek el.

3. Intelligens gyártás és digitalizálás: Az érzékelőhálózatok integrálása és a digitális ikertechnológia, a virtuális üzembe helyezés, a prediktív karbantartás és a folyamatok önoptimalizálása ötvöződik.

4. Additív gyártási alkalmazások: A 3D nyomtatást komplex hűtővízcsatornák és könnyűszerkezetek gyártására használják, javítva a penész hatékonyságát és lerövidítve a gyártási ciklusokat.

5. Multi-Material Forming Technology: Alkalmazható acél-alumínium és műanyag-fém kompozit karosszériaszerkezetekhez, kielégítve a többanyagú alakítás speciális igényeit.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak jellemzően az autóipari csomagtérfedél belső panel bélyegző szerszámaihoz?

A1: Az öntőforma munkarésze főleg nagy széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, SKD11) és gyorsacélt használ a nagy keménység és kopásállóság biztosítása érdekében; az alaprész szerkezeti acélt, például 45-ös acélt és Q235-öt használ a szilárdság biztosítása érdekében; a vezetőoszlopok és perselyek csapágyacélt vagy SUJ2-t használnak. Az öntőforma anyagválasztását a különböző formázó anyagokhoz kell igazítani; például alumíniumötvözetek alakításakor nagyobb figyelmet fordítanak az anyag tapadásgátló és hővezető képességére.

2. kérdés: Milyen hosszú az autóipari csomagtérfedél belső panel bélyegző szerszámának gyártási ciklusa?

A2: Az autók csomagtartójának belső paneljének sajtolószerszáma általában 8-15 hónapot vesz igénybe a tervezéstől a szállításig. A konkrét ciklus a termék összetettségétől, az anyag típusától, a pontossági követelményektől és a gyártó cég műszaki színvonalától függ. Az összetett egyrészes fröccsöntő szerszámok vagy új anyagokat használó szerszámok hosszabb fejlesztési ciklussal rendelkezhetnek.

3. kérdés: Hogyan biztosítható a csomagtartó belső panelének formázási minősége?

A3: Az alakítás minőségének biztosítása több szempontú ellenőrzést igényel: Először is, előzetes CAE szimulációs analízis a lehetséges alakítási hibák előrejelzésére; másodszor, precíziós formagyártás, tipikusan Ra0,4 vagy magasabb felületi minőséggel; harmadik, a folyamatparaméterek optimalizálása, beleértve a nyomást, a löketet és a kenést; negyedszer, fejlett felügyeleti rendszerek alkalmazása az alakítási folyamat valós idejű nyomon követésére; és ötödik, szigorú nyersanyag-ellenőrzés és folyamatstabilitás-ellenőrzés.

Q4: Mennyi a forma élettartama?

A4: Az anyagtól és a folyamattól függően az autóipari csomagtérfedél belső panel bélyegző szerszámának élettartama általában 300 000 és 1 000 000 ciklus között van. Kiváló minőségű formaanyagok és megfelelő hőkezelési eljárások, megfelelő karbantartással kombinálva jelentősen meghosszabbíthatják a penész élettartamát. Az alumíniumötvözet formázó szerszámok élettartama általában hosszabb, mint az acélformázó szerszámoké.

Q5: Hogyan lehet megfelelni a különböző anyagok alakítási követelményeinek?

A5: A formákat kifejezetten a különböző anyagokhoz kell tervezni. Például az acél alakítása nagyobb alakító erőt és jobb kenést igényel; alumíniumötvözetek kialakításához figyelembe kell venni az anyagtapadást és a hővezető képességet; és a nagy szilárdságú acél alakítása nagyobb visszarugózási kompenzációt igényel. A forma alakjának, a folyamatparamétereknek és a felületkezelésnek a beállításával a különböző anyagok alakítási jellemzői adaptálhatók.
