Autóipari jobb oldali panel bélyegző szerszám

A SIKAIDA autóipari jobb oldali panel bélyegző szerszáma egy nagy, nagy pontosságú, több komponensből álló szerszámrendszer, amely képes kielégíteni a jobb oldali panel alakítási igényeit (külső panel, belső panel, erősítő bordák stb.). Professzionális beszállítóként a SIKAIDA szigorúan ellenőrzi a minőséget, hogy biztosítsa a kiváló minőségű oldalpanel alkatrészek stabil gyártását, ezzel is támogatva az autógyártók hatékony gyártását.

Termék részletek

1. Nagy léptékű és összetett szerkezet

Az autóipari jobb oldali panel bélyegzőszerszáma hatalmas méretű (több mint 1,5 méter hosszú és több mint 0,8 méter széles), összetett formájú, és képes olyan kulcsfontosságú elemek kialakítására, mint az ajtóablak, a visszapillantó tükör rögzítési helyzete és a megerősítő bordák.

2. Nagy pontosságú és magas minőségi követelmények

Az oldalsó panelek megjelenéséhez tervezett formafelület hibamentes, ±0,05 mm-es méretpontossággal, tükörszerű felületkezeléssel (Ra≤0,4μm), sima, sorjamentes élekkel.

3. Összetett formázási eljárások

Az olyan fejlett folyamatok integrálásával, mint a mélyhúzás, vágás és lyukasztás, peremezés, erősítő bordapréselés és többállomásos folyamatos alakítás, hatékonyan fejezi be az összetett alkatrészek alakítását.

4. Precíziós vezető- és beállítórendszer

Nagy pontosságú vezetőoszlopokkal és perselyekkel, állítható nyomógyűrűkkel, mozgatható bütykös csúszkákkal és nitrogénrugóval/hidraulikus rendszerrel felszerelt, biztosítva a bélyegzés pontosságát és stabilitását.

5. Fejlett hűtő- és kenési rendszer

Keringető vizes hűtéssel, automatikus kenéssel és sűrített levegős öblítő rendszerekkel rendelkezik, így alkalmas a nagy sebességű sajtolásra, a forma élettartamának meghosszabbítására és a stabil gyártás biztosítására.

Termékjellemzők és alkalmazások

1. Integrált fröccsöntés: Az egyrészes öntés csökkenti a hegesztést és javítja a hatékonyságot;

2. Nagy hatékonyságú gyártás: Alkalmazható nagy sebességű automatizáláshoz, ciklusidő 15-20 másodperc;

3. Magas anyagfelhasználás: Optimalizált elrendezés, kihasználtság ≥85%;

4. Jó konzisztencia: A bélyegzett részek stabil minőségűek és erős cserélhetőségűek;

5. Erős alkalmazkodóképesség: A cserélhető alkatrészek alkalmazkodhatnak a különböző járműmodellekhez, csökkentve a költségeket.

A gyártási folyamat bemutatása

1. Termékelemzés és folyamattervezés: Az autóipari jobb oldali bélyegző szerszám CAE szoftvert használ a bélyegzés alakíthatóságának elemzésére, a folyamat optimalizálására és az optimális bélyegzési megoldás meghatározására.

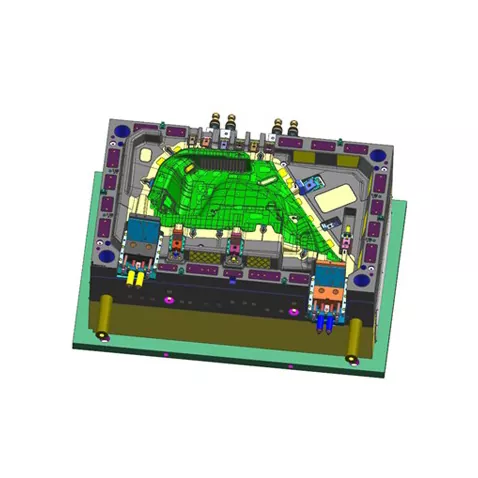

2. Formatervezés: Teljes 3D-s tervezés UG és CATIA használatával az alapvető mechanizmusok, például a vezetés és a hűtés javítására.

3. Anyagválasztás: A formaalap 45-ös acélt használ, a munkadarabok pedig szerszámacélokat, például Cr12MoV-t, megerősített kopásálló részekkel.

4. Precíziós megmunkálási folyamat: A durva megmunkálás, a befejező megmunkálás (CNC, huzalvágás) és a felületkezelés (kioltás, polírozás, nitridálás) biztosítja a penész pontosságát és kopásállóságát.

5. Összeszerelés és hibakeresés A precíziós összeszerelés után a szerszámot tesztelik a gépen, beállítják a paramétereket, és a kötegelt próbagyártás ellenőrzi a szerszám stabilitását.

A SIKAIDA autóipari jobb oldali bélyegző szerszám az autógyártás alapvető felszerelése. Fejlesztési ciklusa 8-15 hónap, költsége magas, így a cég erősségének meghatározó mutatója. Kínában működő gyárunk teljes gyártási kapacitással rendelkezik, és továbbra is innovációt fog folytatni, kiváló minőségű szerszámmegoldásokat kínálva a globális ügyfelek számára a kölcsönös előnyök érdekében.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak általában az autóipari jobb oldali panel bélyegző szerszámaihoz?

A1: A szerszámalap általában szabványos szénszerkezeti acélt (például 45-ös acélt) használ, míg a munkadarabok magas széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, DC53) használnak. A nagy kopásnak kitett területeken cementált keményfém használható, vagy felületerősítő kezelésnek vethető alá.

2. kérdés: Milyen hosszú a gyártási ciklus egy autóipari jobb oldali panel bélyegző szerszám esetében?

A2: Az autóipari jobb oldali panel bélyegző szerszám a technológia, a tapasztalat és a kivitelezés csúcspontja. Fejlesztési ciklusa hosszú (általában 8-15 hónap), költsége magas (millió-tízmillió RMB-t is elér), így a szerszámgyártó cég átfogó erejének kulcsfontosságú mutatója. Ahogy az autóipar az új energia, az intelligencia és a könnyű súlyozás felé fejlődik, a szerszámokkal szembeni műszaki követelmények tovább növekednek.
