Autóipari bal oldali panel bélyegző szerszám

A SIKAIDA Automotive Left Side Panel Stamping Die egy nagy, nagy pontosságú és összetett sajtolószerszám-rendszer, amelyet a SIKAIDA fejlesztett ki a bal oldali integrált acél- vagy alumíniumlemezek oldallapjainak bélyegzésére. Ez nem egyetlen matrica, hanem egy teljes integrált rendszer, beleértve a kulcsfontosságú komponenseket, mint például a vágószerszámok, a húzószerszámok, a vágószerszámok és a peremező matricák. Ennek a terméknek a gyártási szintje közvetlenül képviseli az autóipari karosszériaelemek bélyegzőszerszámainak legmagasabb színvonalát, és a SIKAIDA átfogó erejének, mint a szerszámipar professzionális beszállítójának alapvető szimbóluma.

Részletes termékjellemzők

1. Nagy méret és összetett szerkezet

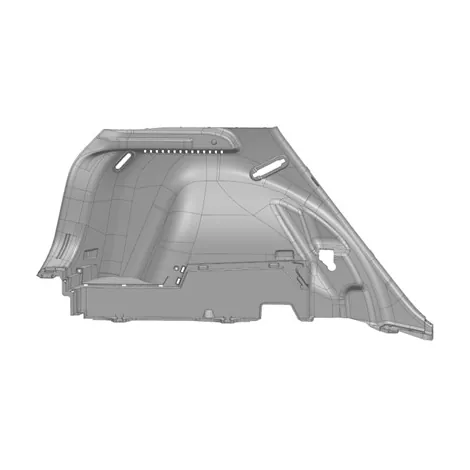

Az autók bal oldali panelje nagy méretű (jellemzően több mint 1,5 méter hosszú és 0,8-1 méter széles), összetett formájú, mélyrajzolási jellemzőkkel, összetett görbületekkel, ablaknyílásokkal és vonalvezetéssel. A SIKAIDA autóipari bal oldali panel bélyegző szerszáma pontosan tudja kialakítani a rögzítési lyukakat, a megerősítő bordákat és a karimás részleteket az oldalsó panelen. Professzionális szimulációs elemzéssel és a formaszerkezet optimalizálásával biztosítja az ésszerű feszültségeloszlást és a stabil formázást.

2. Nagy pontosságú és magas minőségi követelmények

Az autók fő külső elemeként a bal oldali panelnek mentesnek kell lennie a karcoktól, ráncoktól, horpadásoktól és egyéb hibáktól. A SIKAIDA szigorúan ellenőrzi a minőséget, szigorú követelményeket támasztva a formák felületi minőségére és a nyomáselosztásra vonatkozóan. A kulcsformázó felületek finoman tükörfényesre vannak polírozva, hatékonyan elkerülve a fémlemez és a forma közötti súrlódásból adódó felületi hibákat a sajtolás során.

3. Többfolyamatos integrált formázás

A bal oldali panel bélyegzéséhez több folyamat folyamatos elvégzése szükséges, beleértve a kivágást, rajzolást, vágást és peremezést. A SIKAIDA autóipari bal oldali bélyegző szerszáma zökkenőmentesen működik a modern automatizált gyártósorokkal, robotizált átviteli technológiát alkalmazva a folyamatos többállomásos bélyegzés érdekében. Ez egyensúlyt teremt a termelési hatékonyság és az állandó termékminőség között, a tudományos folyamatelrendezés pedig lerövidíti a gyártási ciklusokat és csökkenti a költségeket.

4. Komplex Vezető és Kiegyensúlyozó Rendszer

Az oldallapok összetett formáinak és nagy méreteinek figyelembevételével a matrica nagy pontosságú vezetőrendszerrel (vezetőoszlopok, vezetőhüvelyek, oldalsó vezetőlemezek) van felszerelve, amely biztosítja a felső és az alsó matricák pontos zárását. Egy átfogó kiegyensúlyozó rendszer (nitrogénrugók, mechanikus kiegyensúlyozó blokkok) biztosítja a stabil és biztonságos sajtolást, meghosszabbítva a szerszám élettartamát.

5. Fejlett kenési és szellőzőrendszer

A szerszám összetett automatikus kenőrendszerrel rendelkezik, amely a sajtolás során automatikusan kenőanyagot visz fel, csökkentve a fémlemez és a szerszám közötti súrlódást és javítva az alakítás minőségét. A nagy húzószerszámok többpontos szellőzőrendszerrel vannak felszerelve, hogy megakadályozzák a ráncok, horpadások és egyéb, a beszorult levegő által okozott formációs hibákat.

Termékjellemzők és alkalmazások

A SIKAIDA Automotive Left Side Panel Stamping Diet elsősorban személygépjárművek, például szedánok, SUV-k és MPV-k oldalpaneleinek gyártásához használják. Használható haszongépjárművek fülkéi oldallemezeinek és egyéb burkolatainak gyártásához is. A formák nagy szilárdságú ötvözött acélból készülnek, a kulcsfelületek hőkezelésen és precíziós polírozáson esnek át, ami nagy kopásállóságot, nagy pontosságot és hosszú élettartamot eredményez. A SIKAIDA széleskörű gyártási tapasztalattal rendelkező professzionális gyárként testreszabhatja a formamegoldásokat a különböző járműmodellek és vásárlói igények szerint, megfelelve az autóipar változatos gyártási követelményeinek.

A gyártási folyamat bemutatása

1. Termékelemzés és CAE-szimuláció

A formatervezés előtt a SIKAIDA professzionális bélyegzés-szimulációs szoftvereket használ, mint például az AutoForm és a Dynaform, hogy előre jelezze az oldallapok alakíthatóságát, húzódását és visszarugózását, előre azonosítja a minőségi kockázatokat, optimalizálja a folyamatmegoldásokat és a formaszerkezeteket, valamint csökkenti a próba- és módosítási költségeket.

2. Formatervezés

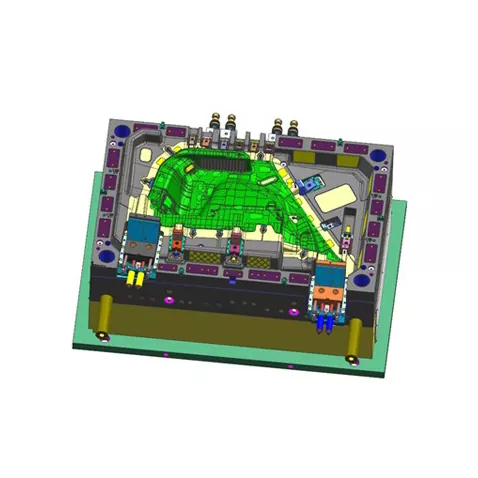

A fejlett 3D-s tervezőszoftverek, mint például az UG és a CATIA, az összes alkatrész teljes 3D-s tervezésének befejezéséhez használhatók, beleértve a felső formát, az alsó formát és a nyomógyűrűt. Az olyan tényezőket, mint a lemezvastagság és a rugós visszatérítés kompenzációja teljes mértékben figyelembe veszik a forma pontosságának és stabilitásának biztosítása érdekében. A tervezési sémát professzionális mérnökök felülvizsgálják és megerősítik.

3. Anyagválasztás

Az autóipari bal oldali sajtoló szerszám hordozója kiváló minőségű szén szerkezeti acélt (például 45-ös acél) vagy ötvözött szerkezeti acélt (például 42CrMo) használ a szívósság és a merevség biztosítása érdekében. A munkadarabok (profilok, vágóélek) magas széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, SKD11) vagy porkohászati ​​acélt használnak a nagy keménység, a magas kopásállóság és a forma élettartamának meghosszabbítása érdekében.

4. Precíziós megmunkálás

- Nagyoló megmunkálás: A kezdeti megmunkálást nagy portálmarógéppel vagy CNC portálos megmunkálóközponttal végezzük, a simítási ráhagyással.

- Finom megmunkálás: A profilok és vágóélek nagysebességű CNC megmunkáló központos precíziós megmunkálása biztosítja a méretpontosságot és a felületi érdességeket.

- Speciális megmunkálás: Elektromos kisülésű megmunkálás (EDM) összetett profilok és sarkok megmunkálására szolgál; a vezetékes szikraforgácsolót precíziós furatok és kontúrok megmunkálására használják; 48-52 HRC keménység elérése érdekében az edzést és a temperálást végezzük.

- Felületkezelés: Kemény krómozást vagy nitridálást alkalmaznak a profilokra a keménység és a kopásállóság javítása érdekében, miközben a rozsdamegelőzést és a zsírtalanítást is elvégzik.

5. Összeállítás és hibakeresés (T0 próbaforma)

Minden alkatrész egy komplett formába van összeszerelve, amelyet a próbaformázáshoz a sajtolóberendezésre szerelnek fel. A professzionális technikusok ismételten módosítják a folyamat paramétereit, például a nyomást és a löketet, amíg megfelelő alkatrészt nem gyártanak. Az első darabos ellenőrzés és a méretmérés visszaigazolása után kiszállítják a vevőhöz.

Fejlesztési trendek

1. Ultra-nagy integrált fröccsöntés

Az autóipari oldalpanelek a nagyobb, integrált szerkezetek felé fejlődnek, amelyek nagyobb öntőűrtartalmú (2000 tonnáig és afeletti) és méretstabilitást igényelnek. A SIKAIDA folyamatosan optimalizálja a tervezési és feldolgozási technológiát, lehetővé téve az ultranagy, integrált oldalsó lapos bélyegzőszerszámok kifejlesztését, hogy megfeleljenek az új energetikai járművek és a következő generációs modellek igényeinek.

2. Könnyű anyag alkalmazás

Az autóipari könnyűsúlyozás fejlesztésével széles körben alkalmaznak olyan új anyagokat, mint a nagy szilárdságú acél és alumíniumötvözetek. A SIKAIDA optimalizálja a formaszerkezetet és a felületkezelési technológiát, hogy alkalmazkodjon az új anyagok alakítási jellemzőihez (pl. az alumíniumötvözet húzószerszámok speciális bevonatokkal és kenőrendszerekkel vannak felszerelve).

3. Intelligens gyártás és digitalizálás

Nyomás- és hőmérsékletérzékelők vannak beágyazva a formába, hogy valós időben figyeljék a bélyegzési paramétereket, lehetővé téve a prediktív karbantartást és a folyamatoptimalizálást. A virtuális hibakeresést szolgáló digitális iker technológiával kombinálva a fejlesztési ciklus 20-30%-kal lerövidíthető, javítva a K+F hatékonyságát.

4. Gyors szerszámcsere és automatizálás

A sokféle, kis szériás gyártási igényekhez a forma gyors szerszámcsere-struktúrát alkalmaz (gyors befogás, automatikus pozicionálás), automatizált robotokkal és látásellenőrző rendszerekkel párosulva, ami magas fokú automatizálást ér el a bélyegzésgyártásban és javítja a gyártási rugalmasságot.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak általában az autóipari bal oldali panel bélyegzéséhez?

A1: A formaalap általában kiváló minőségű szénszerkezeti acélt (például 45-ös acél) vagy ötvözött szerkezeti acélt (például 42CrMo) használ. A munkadarabok (profilok, vágóélek) nagy széntartalmú, magas krómtartalmú szerszámacélt (például Cr12MoV, SKD11) vagy porkohászati ​​acélt használnak a nagy keménység (48-52 HRC) és a magas kopásállóság biztosítása érdekében. Néhány csúcsminőségű öntőforma cementált keményfém vagy felületbevonat technológiát használ az élettartam javítására.

2. kérdés: Milyen hosszú a gyártási ciklus egy autóipari bal oldali panel bélyegzőformájához?

2. válasz: Az autók bal oldali paneljének sajtolószerszámainak gyártási ciklusa általában 8-15 hónapig tart, olyan tényezőktől függően, mint az alkatrész összetettsége, a pontossági követelmények és a gyártási kapacitás. A komplex ívelt felületű oldalsó panelek fejlesztési ciklusa meghaladhatja a 15 hónapot, míg az egyszerű szerkezetű matricák 8-10 hónap alatt készülhetnek el. A teljes folyamat a tervezéstől és a feldolgozástól az összeszerelésig és hibakeresésig több részleg együttműködését igényli.
