Autóipari kis konzol bélyegző szerszámok

A kis autóipari konzolok kritikus teherhordó alkatrészek, amelyeket az összeállítások alátámasztására, a pozíciók rögzítésére, a szerkezetek összekapcsolására és a terhelések átadására használnak. A SIKAIDA Automotive Small Bracket Stamping Dies-eket kifejezetten különféle precíziós konzolokhoz, például motorokhoz és felfüggesztésekhez tervezték, integrálva a komplex támasztékot és a precíziós furatpozícionálást, hogy megfeleljenek az autóipari gyártás szigorú követelményeinek.

A termék fő jellemzői

1. Komplex tartószerkezet kialakítása

A konzolok kompakt mérete és összetett szerkezete ellenére a SIKAIDA öntőformák a precíz szimuláció és a visszarugózási kompenzáció révén ±0,1 mm-en belül szabályozzák a kritikus méreteket, biztosítva a laposságot, a furatpontosságot és a szerkezeti merevséget, megfelelnek a szabványoknak.

2. Nagy szilárdság és nagy merevség

Az Automotive Small Bracket Stamping Dies fő alkotóelemei nagy keménységű öntőacélokat, például SKD11-et és Cr12MoV-t használnak, amelyek hőkezelés után HRC 48–52 keménységet érnek el. Ez lehetővé teszi, hogy ellenálljanak a nagyfrekvenciás ütközési terheléseknek, élettartamuk pedig meghaladja az 500 000 ciklust, így stabil teherbíró képességet biztosítanak.

3. Többfunkciós integrált tervezés

Több folyamat, például sajtolás, hajlítás és lyukasztás integrálásával, valamint olyan mechanizmusokkal, mint a csúszóblokkok és nitrogénrugók, a komplex feldolgozás egyetlen mozdulattal elvégezhető, jelentősen javítva a termelés hatékonyságát és a termékminőséget.

4. Precíziós furatpozíciók és csatlakozási rendszer

A beépítési furat pontossága eléri a ±0,05 mm-t, a furatfal érdessége Ra 0,8. Az optimalizált karimás és szegecselő csatlakozási szerkezetek biztonságos és laza konzolcsatlakozást biztosítanak, garantálva a hosszú távú megbízható járműhasználatot.

5. Intelligens egymásba ágyazás és CAE optimalizálás

A CAE szoftverek, például az AutoForm használatával a beágyazás optimalizálása érdekében az anyagfelhasználás 85% fölé emelkedik, hatékonyan csökkentve az alakítási hibákat és csökkentve a selejt arányát.

Alkalmazási területek

A SIKAIDA autóipari kis konzolos bélyegző szerszámok széles körben alkalmazhatók, beleértve a motor, a felfüggesztés, a műszerfal, az ülés, az akkumulátor, az ajtó és a kipufogórendszer konzolok gyártását.

Gyártási folyamat

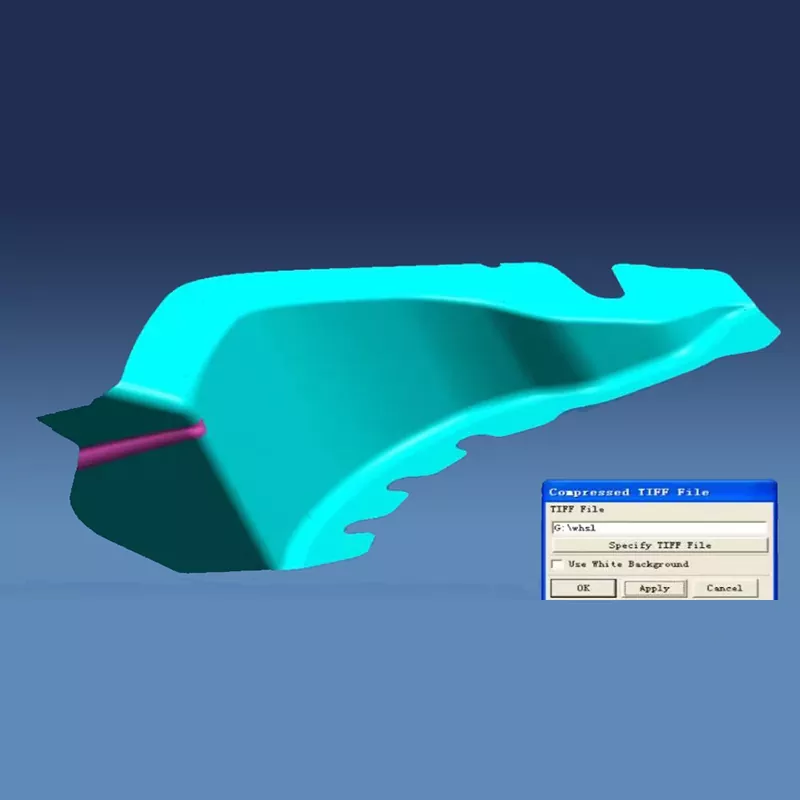

1. Terméktervezés és CAE-elemzés

A szimuláció készítése és a folyamatoptimalizálás CAE szoftverrel történik a lehetséges hibák azonosítása és az optimális megoldás meghatározása érdekében, biztosítva a sikeres formagyártást.

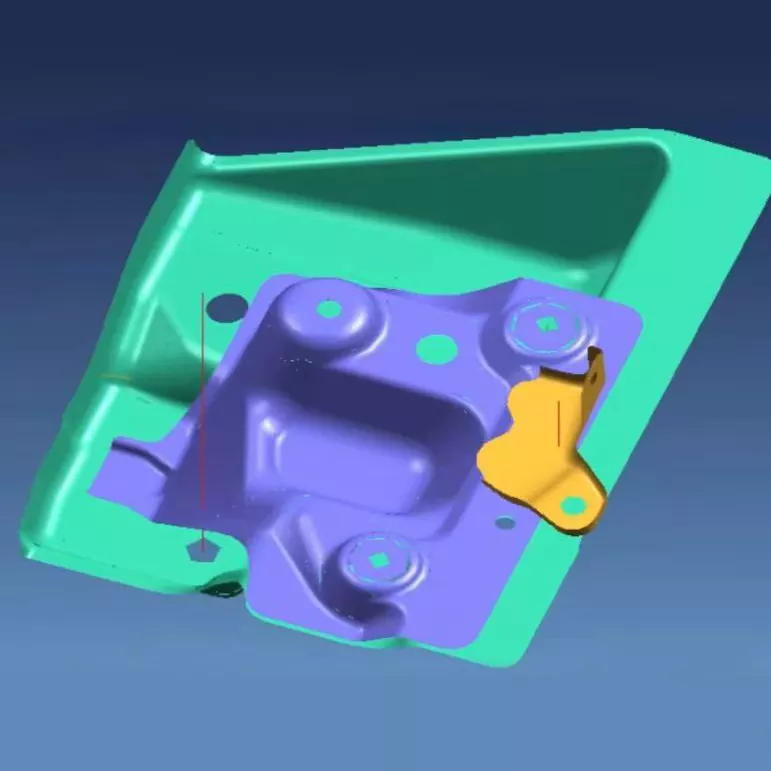

2. Formaszerkezet 3D tervezés

Az Automotive Small Bracket Stamping Dies teljes 3D-s tervezőszoftvert, például UG-t és CATIA-t használ az üregek, vezetőrendszerek és egyéb alkatrészek finomításához, biztosítva a racionális formaszerkezetet és az egyszerű karbantartást.

3. Anyagválasztás

A munkadarabok kemény formaacélból, például SKD11-ből, a formaalap 45-ös acélból készülnek hőkezeléssel, a szabványos részek GCr15 csapágyacélt, a lyukasztó részek pedig gyorsacélt vagy cementált keményfémet használnak a pontosság és a tartósság érdekében.

4. Precíziós megmunkálás

A durva megmunkálás ráhagyásokat tesz lehetővé, a precíziós megmunkálás pedig a pontosságot. Az olyan felületkezelések, mint a nitridálás és a kemény krómozás, tovább növelik a forma keménységét és kopásállóságát, garantálva a termék minőségét.

5. Összeszerelés és hibakeresés

A precíziós összeszerelést követően az Automotive Small Bracket Stamping Dies próbapréselésen és hibakeresésen mennek keresztül. Az első darabos ellenőrzés és a tételes próbagyártás igazolja a forma pontosságát, stabilitását és megbízhatóságát.

Gyakran Ismételt Kérdések

1. kérdés: Milyen anyagokat használnak általában az autóipari kis konzolos bélyegzőszerszámokhoz?

A1: A munkadarabok elsősorban nagy keménységű öntőacélokat használnak, például SKD11, Cr12MoV és DC53. A formakeret szerkezeti acélokat, például 45-ös acélt és Q235-öt használ. A szabványos alkatrészek, például a vezetőoszlopok és a perselyek GCr15 csapágyacélt használnak. A nagy kopásnak örvendő területeken, mint például a lyukasztás, néha keményötvözetet vagy gyorsacélt használnak az öntőforma szilárdságának, keménységének és tartósságának biztosítására.

2. kérdés: Milyen hosszú a gyártási ciklus az autóipari kis konzolos formáknál?

A2: A forma összetettségétől és pontossági követelményeitől függően a gyártási ciklus általában 10-18 hét. Az egyszerű konzolos formák gyártása körülbelül 10 hetet vesz igénybe, a közepes bonyolultságú konzolos formák gyártása 14 hetet vesz igénybe, a nagy pontosságú, összetett konzolos formák pedig 18 hetet vagy többet is igénybe vehetnek. A konkrét ciklus függ a konzol szerkezetének összetettségétől, a furatok pontossági követelményeitől és a megmunkálási folyamat nehézségétől.

Q3: Mennyi az autóipari kis konzolos bélyegző szerszámok élettartama?

A3: Normál használati és karbantartási körülmények között a kis konzolos bélyegzőszerszámok élettartama elérheti az 500 000 ciklust. A kiváló minőségű anyagok kiválasztása, a megfelelő hőkezelés és a precíziós megmunkálás révén egyes szerszámok élettartama elérheti az 1 millió ciklust. Különösen az olyan kopásálló alkatrészek esetében, mint a lyukasztás, rendszeres karbantartásra és cserére van szükség a termékminőség biztosítása érdekében.

4. kérdés: Hogyan biztosítható a bélyegzett zárójelek pontossága és támogatási teljesítménye?

A4: A folyamatparaméterek optimalizálása érdekében végzett CAE elemzéssel, nagy pontosságú vezetőrendszerek alkalmazásával, az anyag visszarugózásának vezérlésével, valamint a szerszám pontosságának rendszeres ellenőrzésével és fenntartásával a konzol méretpontossága ±0,1 mm-en belül szabályozható, a tartófelület síksága pedig elérheti a 0,05 mm/m-t. Ugyanakkor az ésszerű szerkezeti tervezés és hőkezelési eljárások biztosítják, hogy a konzol megfelelő támasztómerevséggel és csatlakozási szilárdsággal rendelkezzen.

5. kérdés: Melyek a fő ellenőrzési pontok a konzolos formák gyártási folyamatában?

A5: A konzolos formagyártás legfontosabb ellenőrzési pontjai a következők: ① Precíziós furatmegmunkálás a beépítési furatok pontosságának biztosítása érdekében; ② Támogassa a felületi megmunkálást a sima és simaság biztosítása érdekében; ③ csatlakozási szerkezet kialakítása a csatlakozás szilárdságának biztosítására; ④ hőkezelési folyamat a keménység és a szívósság biztosítása érdekében; ⑤ Összeszerelés és hibakeresés az öntőforma pontosságának és működési stabilitásának biztosítása érdekében. Minden ellenőrzési pont szigorú minőségellenőrzést és folyamatellenőrzést igényel.
